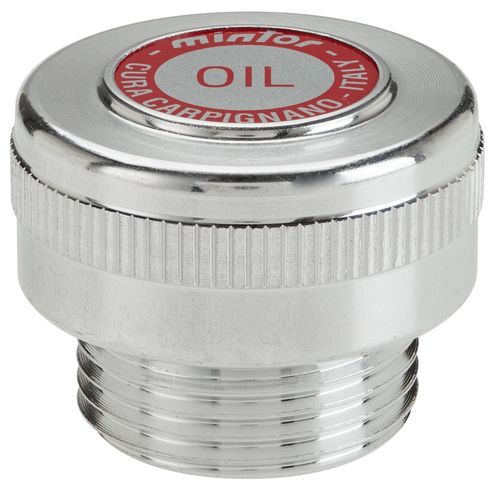

Tappo di riempimento TC/Z

Prodotto
Tappo di carico filettato per impianti fluidi

Panoramica
Tappo filettato in lega di alluminio, fornito senza trattamento superficiale, con testa tonda zigrinata per serraggio manuale. Trattamento di anodizzazione disponibile su richiesta.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TC/Z0G | 1GCZO00A | 1/8" | 13.5 | 8 | 20 | 11
TC/Z1G | 1GCZO10A | 1/4" | 12 | 8 | 22 | 13
TC/Z2G | 1GCZO20A | 3/8" | 13.5 | 10 | 26 | 20
TC/Z3G | 1GCZO30A | 1/2" | 16.5 | 10 | 30 | 33
TC/Z4G | 1GCZO40A | 3/4" | 21.5 | 12 | 40 | 73
TC/Z5G | 1GCZO50A | 1" | 21.5 | 14 | 45 | 93
TC/Z6G | 1GCZO60A | 1" 1/4 | 21.5 | 15 | 55 | 148
TC/Z7G | 1GCZO70A | 1" 1/2 | 21.5 | 15 | 55 |
TC/Z8G | 1GCZO80A | 2" | 21.5 | 17 | 70 | 284

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TC/Z0M | 1MCZO00A | 10 x 1 | 12 | 8 | 20 |
TC/Z1M | 1MCZO10A | 14 x 1.5 | 12 | 8 | 22 | 13
TC/Z2M | 1MCZO20A | 16 x 1.5 | 12 | 10 | 26 | 19
TC/Z3M | 1MCZO30A | 18 x 1.5 | 12 | 10 | 26 |
TC/Z4M | 1MCZO40A | 20 x 1.5 | 15 | 10 | 30 | 32
TC/Z5M | 1MCZO50A | 22 x 1.5 | 15 | 10 | 30 |
TC/Z6M | 1MCZO60A | 24 x 2 | 16.5 | 12 | 36 |
TC/Z7M | 1MCZO70A | 30 x 2 | 20 | 12 | 42 |
TC/Z8M | 1MCZO80A | 33 x 2 | 21.5 | 14 | 45 | 96

Caratteristiche / specifiche tecniche

• Materiale: lega di alluminio (fornito senza trattamento superficiale)
• Testa: testa tonda zigrinata per serraggio manuale
• Finitura: anodizzazione disponibile su richiesta
• Standard filettature: GAS ISO 228 e metrico MB
• Varianti disponibili: TC/Z0G–TC/Z8G (GAS ISO 228) e TC/Z0M–TC/Z8M (Metrico MB) — vedere tabelle per codici, filettature, dimensioni e pesi
