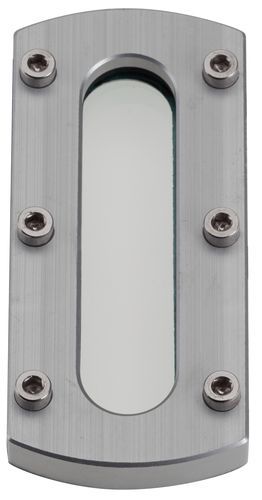

Indicatore di livello LVF

Descrizione
Indicatore di livello verticale flangiato. Indicatore di livello costruito in lega di alluminio con anodizzazione naturale e finestra di ispezione trasparente in vetro Pyrex, adatto per temperature da -20°C a +200°C (max). Fornito completo di guarnizione esterna in fibra e viti di fissaggio. Pressione consigliata: 2 bar.

Accessori / Fornito

• Guarnizione esterna in fibra
• Viti di fissaggio

Tabella dimensionale (dimensioni e pesi)
TIPO | CODICE | L | R | l | r | v1 | v2 | h | a | N. FORI | PESO (g)
LVF 60 | 1VLVF10A | 60 | 45 | 28 | 35 | 39 | 18 | 11.5 | 4 | 4 | 61
LVF 80 | 1VLVF20A | 80 | 45 | 45 | 35 | 59 | 18 | 11.5 | 4 | 4 | 80
LVF 100 | 1VLVF30A | 100 | 45 | 35 | 35 | 78 | 18 | 11.5 | 4 | 6 | 99

Caratteristiche / specificazioni tecniche

• Materiale: lega di alluminio con anodizzazione naturale
• Finestra di ispezione: vetro Pyrex
• Intervallo di temperatura di esercizio: -20°C a +200°C (max)
• Pressione consigliata: 2 bar
• Fornitura: guarnizione esterna in fibra e viti
• Tipologie disponibili: LVF 60, LVF 80, LVF 100 (vedere la tabella per codici, dimensioni e pesi)
