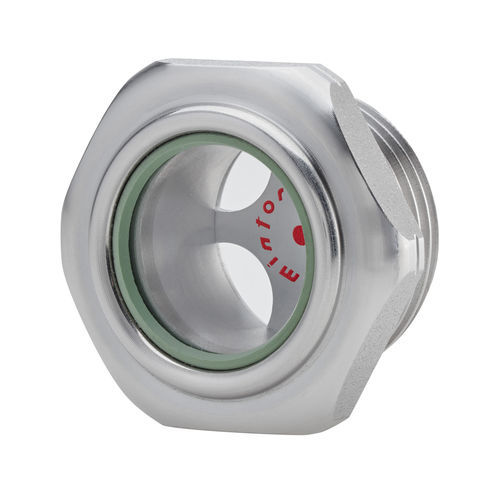

Misuratore di spessore visivo TLAX INOX

Descrizione

• Indicatore di livello a vista con vetro
• Costruito in acciaio INOX 316, con finestra di ispezione in vetro Pyrex adatta a temperature da -20°C a +200°C (max)
• Pressione consigliata: 3 bar

Scheda Tecnica - GAS ISO 228
* L'articolo TLAX1G - TLAX 1/4" viene fornito senza stella di contrasto

Tabella (FILETTO / f / t / v / e)
FILETTATURA | f | t | v | e
1/4" * | 8 | 9 | 10 | 17
3/8" | 10.5 | 10 | 13 | 22
1/2" | 11 | 9 | 16 | 27
3/4" | 12 | 9 | 21 | 32
1" | 15.5 | 10 | 27 | 40

Caratteristiche / specificazioni tecniche

• Modello: TLAX INOX
• Marca: Mintor Srl
• Materiale: acciaio INOX 316
• Finestra di ispezione: vetro Pyrex
• Intervallo di temperatura: -20°C a +200°C (max)
• Pressione consigliata: 3 bar
• Norma: GAS ISO 228
• Nota: l'articolo TLAX1G - TLAX 1/4" viene fornito senza stella di contrasto
• Filettature e dimensioni disponibili (vedi tabella sopra): 1/4" (f 8 / t 9 / v 10 / e 17); 3/8" (f 10.5 / t 10 / v 13 / e 22); 1/2" (f 11 / t 9 / v 16 / e 27); 3/4" (f 12 / t 9 / v 21 / e 32); 1" (f 15.5 / t 10 / v 27 / e 40)
