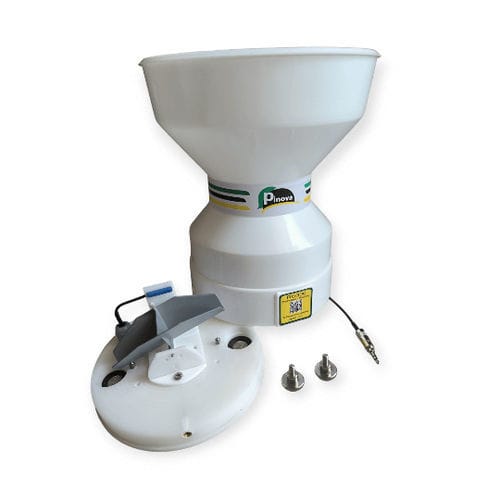

Pluviometro connesso RG300

Il sensore di pioggia è un modulo fornito nel modello base della stazione agrometeorologica Pinova Meteo e serve a misurare con precisione la quantità di pioggia. Le misurazioni vengono effettuate periodicamente, con memorizzazione dei dati per una successiva analisi della quantità totale di precipitazioni in litri per m2 durante: 10 minuti due ore 6 ore Un giorno Un mese o un anno Il sensore di precipitazione Pinova funziona secondo il meccanismo del "secchio ribaltabile" (Webster, 1999). Pioggia, neve, grandine e/o altre precipitazioni cadono in una vasca a rulli con un'apertura nella parte superiore. Lo scroscio esce quindi attraverso l'apertura sulla ciotola e viene raccolto in una delle due piccole camere che si muovono intorno al punto di appoggio. Queste piccole camere sono realizzate con tolleranze strette per ottenere l'esatta quantità di pioggia in ciascuna di esse. La pioggia proveniente dalla vasca viene versata in una delle camere. Quando è riempita con la quantità appropriata di precipitazioni, pari all'incremento misurato dalla camera (0,1 mm), la camera viene superata da un lato e poi la camera piena viene svuotata e lo spazio vuoto raggiunge la posizione appropriata per passare attraverso la pioggia del passo successivo. Ogni volta che le camere vengono accese, l'interruttore viene collegato e viene generato un impulso. Risoluzione - 0,1 mm Acura - 0,2-20 mm/h ±10%; >20 mm/h +5/-15% Ripetibilità della misura - ±5% Min. Quantità misurabile - 0,1 mm Quantità massima misurabile - Illimitata. Quantità misurabile - Illimitata (mm/h) Tipo di sensore - Secchio ribaltabile a doppio cucchiaio con imbuto Metodo di misura - Relè magnetico Segnale di uscita - Impulso/ciclo di 100 ms Alimentazione - 3-6 V CC Consumo al minimo - 0 A Materiale dell'imbuto - Poliestere composito, resistente ai raggi UV Superficie - 300 cm²
