Tubazione flessibile

rigidadi irrigazionein LDPE

Panoramica
I sistemi di tubazioni in polietilene (PE) sono ampiamente impiegati per reti di acqua potabile, gas naturale e fognature grazie alla lunga durata, resistenza alla corrosione e agli urti, trasporto igienico e bassa manutenzione. Rispetto alle tubazioni metalliche, i sistemi PE presentano un tasso di guasto significativamente inferiore in installazioni tipiche da 1 km.

Vantaggi

• Lunga vita utile
• Struttura flessibile che consente installazioni senza scavo e lavori di ristrutturazione
• Leggeri e di semplice collegamento
• Resistenti alla corrosione
• Resistenti agli urti
• Igienici e facili da pulire
• Resistenti al gelo
• Installazione e esercizio convenienti
• Non soggetti a sostanze corrosive del terreno (non è necessaria protezione catodica)
• Superficie interna liscia del PE100 che semplifica il dimensionamento idraulico
• Non sensibili ai movimenti del terreno (non si fessurano)
• Non alterano sapore o odore dell'acqua (idonei per acqua potabile)
• Le radici non penetrano i tubi PE
• Alta resistenza chimica (PE100)

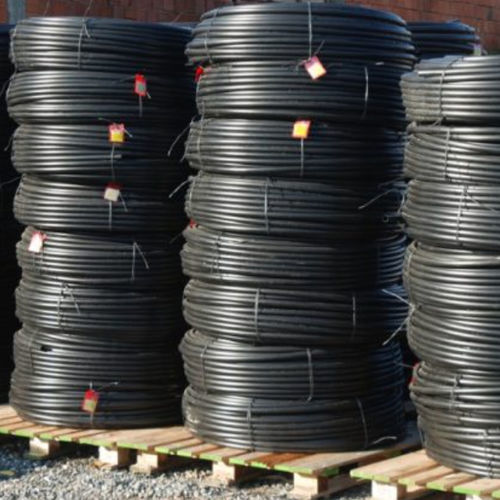

Tubi flessibili PE (LDPE) in bobina
I tubi flessibili in bobina prodotti in LDPE sono conformi alla norma TS 418/2 e ai riferimenti DIN 8072, DIN 8073 e prEN 12201. PIPELIFE utilizza materia prima di grado PE 32 (MRS = 3,2 MPa) per le bobine LDPE. I tubi sono tipicamente neri con circa 2,5% di nero di carbonio ben disperso per la protezione UV. Lunghezze di bobina comuni: 50 m, 100 m o 150 m a seconda del diametro per consentire tratti continui più lunghi e meno raccordi. I tubi in bobina possono essere inseriti attraverso condotte esistenti per lavori di ristrutturazione senza scavo e sono adatti per attraversamenti sotto mari, laghi e fiumi senza giunti aggiuntivi. I tubi flessibili in bobina PIPELIFE sono approvati dal Ministero della Salute per il contatto con acqua potabile.

Tubi rigidi PE (HDPE)
ARILI/PIPELIFE produce tubi HDPE (rigidi) per impianti di acqua potabile e fognature conformi a TS 418, ISO 4427, prEN 12202 e norme correlate. I tubi HDPE sono prodotti con materie prime di alta qualità e impianti moderni controllati da computer. I gradi di produzione includono PE 80 e PE 100 (riferito anche PE 63). I tubi possono essere forniti in lunghezze dritte o, per diametri fino a Ø125 mm, in bobina. Per i tubi HDPE in bobina, il diametro minimo della bobina deve essere almeno 20 × il diametro del tubo.

Materie prime e prestazioni
Gradi PE utilizzati: PE 32 (bobine LDPE), PE 63, PE 80 e PE 100 per la produzione di acqua potabile. I materiali sono conformi alle normative EC e FDA pertinenti per l'acqua potabile (non tossici, igienici). Caratteristiche comuni: elevata resistenza alle fessurazioni da stress ambientale (ESCR), eccellente resistenza all'abrasione e all'attrito, alta resistenza chimica, ottima resistenza agli urti, eccellente resistenza all'usura, ottime prestazioni in punto di carico e squeeze-off, e stabilizzazione UV.

Giunzione dei tubi in polietilene
I metodi di giunzione utilizzati sono:

• A) Saldatura a elettrofusione — Semplice ed economica; applicata comunemente per Ø20 mm a Ø110 mm; consente collegamenti di derivazione ed è particolarmente utile per riparazioni e aree di difficile accesso.
• B) Saldatura a testa — Le estremità dei tubi vengono riscaldate su una piastra elettrica e pressate insieme sotto pressione controllata; efficace per Ø90 mm a Ø400 mm. Se eseguita correttamente, la resistenza della giunzione saldata è equivalente al materiale del tubo.

Norme e approvazioni
I prodotti sono fabbricati in conformità a norme nazionali e internazionali applicabili (esempi: TS 418/2, TS 418, ISO 4427, prEN 12202, prEN 12201, DIN 8072, DIN 8073). Le bobine flessibili sono prodotte con materie prime certificate e dispongono di approvazione per acqua potabile dall'autorità nazionale competente.

Specifiche tecniche

• Famiglia di prodotto: Sistemi di tubazioni PE per acqua potabile (bobine LDPE e tubi rigidi HDPE)
• Grado materia prima bobina LDPE: PE 32 (MRS = 3,2 MPa)
• Gradi di produzione HDPE: PE 80 e PE 100 (PE 63 riferito)
• Contenuto di nero di carbonio per protezione UV (tipico): 2,5 %
• Lunghezze bobina: tip. 50 m, 100 m o 150 m a seconda del diametro
• Diametro minimo bobina: ≥ 20 × diametro del tubo
• Intervallo saldatura elettrofusione: Ø20 mm – Ø110 mm
• Intervallo efficace saldatura a testa: Ø90 mm – Ø400 mm
• Resistenza giunzione saldata: equivalente al tubo se eseguita correttamente
• Norme riferite: TS 418/2, TS 418, ISO 4427, prEN 12202, prEN 12201, DIN 8072, DIN 8073
• Conformità: materiali non tossici conformi a EC e FDA per acqua potabile
• Caratteristiche tipiche: alta ESCR, resistenza all'abrasione, resistenza chimica, resistenza agli urti, stabilizzazione UV
