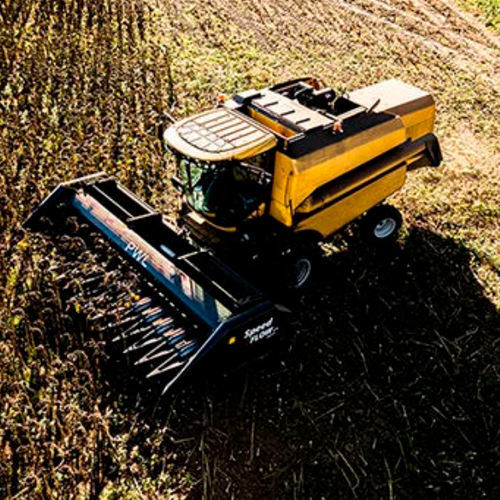

Testata per raccolta per girasoli Speed FLOW 12.75

con regolazione idraulicaper mietitrebbiatricerotativa

Panoramica
I testate PWL Speed Flow sono testate per la raccolta del girasole senza file, progettate per raccogliere indipendentemente dalla direzione di semina e dalla distanza tra le file. Disponibili in diverse larghezze di lavoro, possono essere dotate in opzione del sistema roto-cut e di un rullo/pettine posteriore per gestire i residui e proteggere la mietitrebbia.

Caratteristiche principali

• Design senza file: raccoglie indipendentemente dallo spaziamento o dalla direzione di semina
• Roto-cut opzionale: i rotori triturano i residui per accelerare la decomposizione e proteggere la parte inferiore della mietitrebbia
• Rullo/pettine dietro lo shredder per protezione pneumatici e coltura
• Rotore aggiuntivo sotto la barra di taglio e sportello idraulico per gestire girasoli di altezze irregolari
• Piattaforma regolabile per ridurre le perdite con varietà a fusto sottile
• Montabile su qualsiasi mietitrebbia tramite telaio di montaggio, collegamenti idraulici e riduttori appropriati

Sistema roto-cut
Il roto-cut è montato su un telaio indipendente; l'altezza di taglio si regola idraulicamente dalla cabina. Componenti: ingranaggi conici durevoli e coltelli in acciaio ad alta resistenza con rivestimento in carburo di tungsteno. Velocità di punta del rotore: 25 m/s. Il sistema riduce la dimensione dei residui ed è protetto da una frizione a sfregamento centrale. Roto-cut è dotazione opzionale.

Trasmissione & azionamento
L'azionamento è trasmesso tramite riduttori conici in ghisa e alberi di presa di forza per bassa manutenzione e lunga durata. Una frizione a sfregamento centrale protegge l'unità da danni dovuti a blocchi improvvisi.

Regolazioni & funzionamento
L'altezza di piattaforma è regolabile manualmente (la riduzione dell'altezza diminuisce le perdite di semi). Altezza di taglio e sportello idraulico sono regolabili dalla cabina; un indicatore della quota di taglio è visibile sulla testata. Regolazioni di inclinazione e impostazioni del telaio universale permettono l'angolo ottimale per diversi modelli di mietitrebbia.

Prestazioni
Il progetto consente velocità operative pratiche fino a 12 km/h; velocità di lavoro documentata 7–10 km/h a seconda della configurazione. Perdite di semi documentate fino al 3 % con impostazioni raccomandate. Intervallo di manutenzione: 10 h.

Tabella tecnica
Modello: Speed Flow — 6,75; 7,75; 8,75; 9,75; 10,75; 11,75; 12,75; 13,75; 14,75; 15,75
Larghezza di lavoro (m): 4,1; 4,85; 5,6; 6,35; 7,1; 7,85; 8,6; 9,35; 10,1; 10,85 (documento indica anche disponibilità fino a 13,1 m)
Larghezza totale (m): 4,6; 5,35; 6,1; 6,85; 7,6; 8,35; 9,1; 9,85; 10,6; 11,35
Peso con roto-cut (kg): 2000; 2200; 2430; 2560; 2700; 2830; 2980; 3200; 3450; 3630
Numero di lame roto-cut: 12; 14; 16; 18; 20; 22; 24; 26; 28; 30
Sistema di taglio: roto-cut (opzionale)
Durezza rivestimento lame: 60 HRC
Distanza piattaforma regolabile: 3,5–7 cm
Velocità punta rotore roto-cut: 25 m/s
Velocità di lavoro (documentata): 7–10 km/h (capacità operativa fino a 12 km/h)

Specifiche tecniche

• Modello: Speed Flow
• Larghezze di lavoro disponibili (m): 4,1; 4,85; 5,6; 6,35; 7,1; 7,85; 8,6; 9,35; 10,1; 10,85 (fino a 13,1 m indicato)
• Larghezze totali (m): 4,6; 5,35; 6,1; 6,85; 7,6; 8,35; 9,1; 9,85; 10,6; 11,35
• Peso con roto-cut (kg): 2000–3630 a seconda della configurazione
• Numero di lame roto-cut: 12–30 secondo configurazione
• Sistema di taglio: roto-cut (opzionale)
• Rivestimento lame: acciaio resistente all'usura con rivestimento in carburo di tungsteno (60 HRC)
• Distanza piattaforma regolabile: 3,5–7 cm
• Velocità punta rotore roto-cut: 25 m/s
• Velocità di lavoro (documentata): 7–10 km/h; capacità operativa fino a 12 km/h
• Perdita di semi: fino al 3 %
• Intervallo di servizio: 10 h
• Trasmissione: riduttori conici in ghisa e alberi PTO; frizione a sfregamento centrale
• Funzioni per colture ad altezza variabile: sportello idraulico retrattile e rotore sotto la barra di taglio; presa testa regolabile e coclea per trasferimento delicato alla mietitrebbia
• Compatibilità: montabile su qualsiasi mietitrebbia tramite telaio di montaggio, collegamenti idraulici e riduttori
