Pivot centrale Electrogator® 3

su ruote

Panoramica

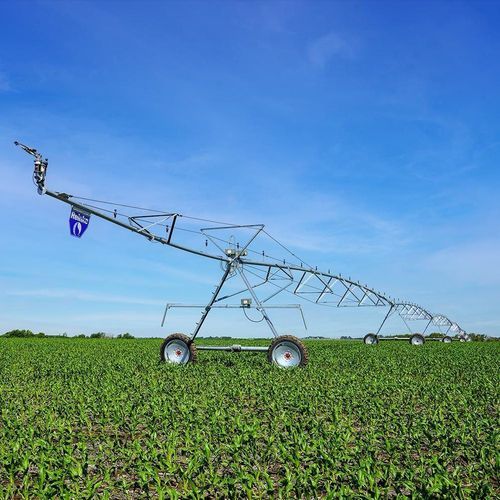

L'E3™ (Electrogator® 3) è un sistema di irrigazione pivot centrale progettato per garantire operatività stabile, affidabile e installazione adattabile. Il telaio aperto consente il retrofit su impianti di irrigazione esistenti e utilizza una gamba torre a canale C come fondazione. I cuscinetti brevettati senza manutenzione offrono elevata capacità di tenuta e lunga durata senza ingrassaggio.

Caratteristiche principali

• Telaio aperto per flessibilità di retrofit e fondazione con gamba torre a canale C.
• Cuscinetti senza manutenzione per ridurre le operazioni di manutenzione ordinaria.
• Interasse uniforme dei giunti per copertura idrica uniforme e miglior tracciamento (disponibile con intervalli di 30" o 60").
• Guarnizioni V-ring che proteggono dalle radiazioni UV e aiutano a preservare il flusso.
• Sistema di controventatura ReinLock™ con mozzo anti-shearing a 5 punti e ritenzione a bullone singolo per mantenere la curvatura della campata e il trasferimento degli sforzi.
• Più opzioni di trasmissione per diversi terreni: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Compatibilità con sistemi di monitoraggio e controllo remoto Reinke.

Informazioni sul prodotto — Centro pivot
Il design a telaio aperto dell'E3 facilita il retrofit su molte configurazioni di irrigazione. La gamba torre a canale C fornisce una fondazione robusta. I cuscinetti brevettati senza manutenzione sopportano alte forze di rotazione, garantendo forte capacità di tenuta e prestazioni prolungate senza ingrassaggio periodico.

Informazioni sul prodotto — Campate
L'interasse uniforme dei giunti su tutto il sistema assicura copertura coerente e miglior tracciamento indipendentemente dalle combinazioni di campate. Opzioni di interasse degli outlet delle campate: 30" o 60". Le guarnizioni V-ring proteggono le superfici di tenuta dall'esposizione UV e contribuiscono a mantenere il flusso. Il ReinLock™ Trussing System utilizza un mozzo anti-shearing a 5 punti con un singolo bullone per preservare la curvatura della campata e trasferire gli sforzi efficacemente.

Informazioni sul prodotto — Estremità del sistema
I bracci di estremità impiegano una struttura a traliccio invertita per offrire copertura adattabile; le estremità a barra avvitate consentono spaziature personalizzate per adeguarsi ai requisiti del campo. L'Electronic Swing Arm Corner brevettato (ESAC®) permette l'irrigazione degli angoli con lunghezze disponibili (ad esempio 290' e 330') per ottimizzare la copertura degli angoli e ridurre il sovra- o sotto-irrigazione.

Informazioni sul prodotto — Torri ed elementi strutturali
Il sistema include irrigiditori di torre (tubo in acciaio zincato a caldo 3") compatibili estremità a estremità, opzioni di torre a gamba singola per minimizzare la perdita di colture, giunti superiori gancio/ricevitore migliorati compatibili con le aste del traliccio ReinLock, e la riduttore Blue Reinke 10/16 Wheel Gearbox con garanzia estesa. I motori del riduttore centrale utilizzano acciaio ad alta resistenza, connessioni elettriche completamente chiuse e ingranaggi elicoidali per un funzionamento affidabile su terreni accidentati.

Cosa aspettarsi (installazione e manutenzione)

• Assistenza per progettazione e configurazione del sistema disponibile tramite rivenditori locali certificati per adattare la copertura alla forma dei campi e massimizzare l'area irrigata.
• I sistemi costruiti in fabbrica vengono consegnati e installati dai rivenditori.
• La manutenzione è semplificata dai cuscinetti senza manutenzione e dalle guarnizioni V-ring protette; i controlli periodici includono lo svuotamento/invernaggio, ispezione dei componenti meccanici per usura e pressione/allineamento pneumatici.

Specifiche tecniche

• Punti di pivot: 6", 8" (cuscinetto senza manutenzione), 10"
• Lunghezza massima del sistema: 2,900'
• Diametri tubi: 6", 6 5/8"
• Materiali tubi: Acciaio ad alta resistenza, CN+
• Rivestimenti tubi: ReinCoat®, RedCoat™
• Lunghezze campata (variano in base al tubo): 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Connessione campata: Hook & Receiver
• Interasse degli outlet di campata: 30", 60"
• Pendenza percentuale della campata: Fino al 23% (varia in base alla lunghezza della campata e ai kit di prestazioni)
• Lunghezze braccio: 10' a 110' in incrementi di 10'
• Ingranaggi ruota: Uso medio, serie 740; Reinke 10/16 WheelGear
• Pneumatici: 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Opzioni di trasmissione: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Altezze torre: Low-Profile, Standard, Sugargator®, Supergator®
• Sistema traliccio: ReinLock™ Trussing System
• Aste traliccio: 5/8", 3/4", 13/16"
• Opzioni traino: Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (nota: limitazioni di lunghezza massima macchina per alcuni pacchetti di traino)
• ESAC™ Swing Arm Corner: Disponibile
• Wrap Span: Disponibile
• Drop Span: Disponibile
• Elementi di longevità rilevanti: Guarnizione V-Ring (garanzia 25 anni), Tubo di giunzione travata (Boots) (garanzia 10 anni), guasti strutturali legati alla corrosione coperti fino a 20 anni per i materiali elencati; varie garanzie per trasmissioni e componenti (vedere specifiche del produttore).
