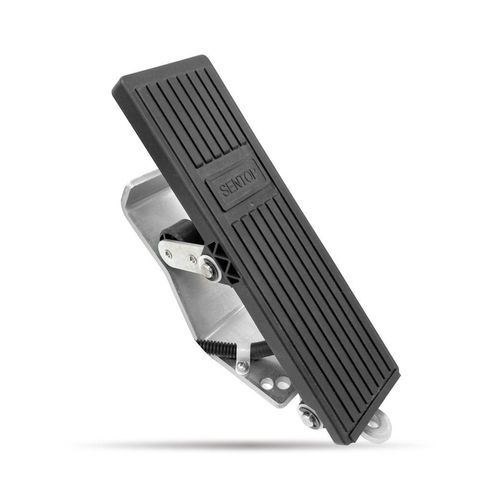

Sensore di posizione angolare HC60FCA

senza collegamento meccanico

Prodotto
HC60FCA — Sensore pedale magnetico con uscita Hall, risoluzione 12 bit, progettato per interfacce motore industriali.

Caratteristiche

• Uscita IC a effetto Hall
• Versione a basso costo
• Compatibile con diverse interfacce motore

Specifiche generali
Angolo di funzionamento: 17° ±2°
Forza di azionamento: 40–50 N
Durata meccanica: 10.000.000 cicli
Temperatura di esercizio: -40 °C a 85 °C
Temperatura di stoccaggio: -50 °C a 120 °C
Massa: circa 860 g
Grado di protezione: IP66

Specifiche elettriche
Tensione applicata: 5 V ±10%
Segnale di uscita: 0–100% Vcc
Consumo di corrente (a vuoto): ≤20 mA
Tolleranza di linearità indipendente: ±2%
Risoluzione: 4096 (12 bit)
Tempo di aggiornamento: 0,3 ms
Resistenza di isolamento: >1000 MΩ (500 V DC)
Resistenza dielettrica: 1 min (500 V AC)

Istruzioni di collegamento dei terminali
Terminali: Segnale I; Segnale II
Colore / Funzione — Colore / Funzione
A: Nero / GND; Giallo / OUT2
B: Verde / OUT1; Blu / GND
C: Rosso / 5 VDC; Bianco / 5 VDC

Specifiche speciali disponibili
Altri segnali di uscita: PWM
Modifiche elettriche: intervallo di uscita personalizzato disponibile su richiesta

Specifiche tecniche

• Modello: HC60FCA
• Tipo: Sensore pedale magnetico
• Angolo di funzionamento: 17° ±2°
• Forza di azionamento: 40–50 N
• Durata meccanica: 10.000.000 cicli
• Temperatura di esercizio: -40 °C a 85 °C
• Temperatura di stoccaggio: -50 °C a 120 °C
• Massa: circa 860 g
• Grado di protezione: IP66
• Tensione applicata: 5 V ±10%
• Segnale di uscita: 0–100% Vcc
• Consumo di corrente (a vuoto): ≤20 mA
• Tolleranza di linearità indipendente: ±2%
• Risoluzione: 4096 (12 bit)
• Tempo di aggiornamento: 0,3 ms
• Resistenza di isolamento: >1000 MΩ (500 V DC)
• Resistenza dielettrica: 1 min (500 V AC)
• Cablaggio terminali: A: Nero/GND; Giallo/OUT2 — B: Verde/OUT1; Blu/GND — C: Rosso/5 VDC; Bianco/5 VDC
• Opzioni speciali: uscita PWM; intervallo di uscita personalizzato
