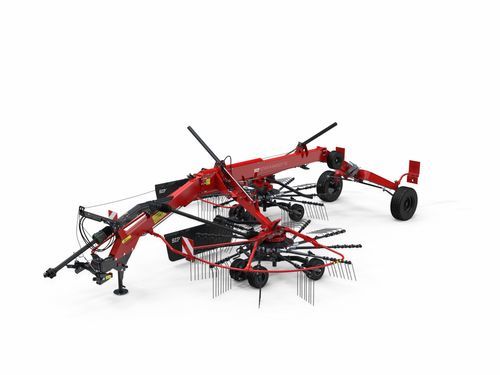

Ranghinatore stellare STAR R 640|22 TS

a scarico lateralebirotore

Presentazione
Ranghinatore trainato a due rotori STAR R 640|22 TS progettato per la formazione di un andana laterale singola. L’asse tandem brevettato e il montaggio 3D dei rotori assicurano una ranghinatura uniforme su terreni irregolari e un trasporto agevole.

Caratteristiche principali

• Attacco flessibile: telaio di trasporto con attacco a 2 punti Cat. II e angolo di sterzata 155°.
• Robusto sistema di trasmissione: albero PTO con giunto ad ampio angolo, due ingranaggi e frizione libera integrata per arresto dolce.
• Ottimo adattamento al terreno: montaggio 3D dei rotori con regolazione meccanica dell'altezza; opzione di scarico a molla per terreni morbidi.
• Telo formatura andana: posteriore meccanico regolabile circa 0,6–1,35 m; ripiegamento idraulico opzionale.
• Larghezza di lavoro: fissa su STAR R 640|22 TS — andana singola 6,38 m.
• Telaio tandem per buona tracciatura del terreno; variante con ruote posteriori singole disponibile.
• Asse posteriore rialzato per facilitare il passaggio sopra l'andana; zavorre lato sinistro di serie per stabilità in pendenza.
• Idraulica: STAR R 640|22 TS — 1x a singolo effetto (1x SA) per sollevamento rotore.
• Trasporto: larghezza di trasporto 2,5 m; altezza di trasporto ≤ 4 m con bracci montati.

Progettazione e funzionamento
Il telaio tandem unito al montaggio 3D dei rotori garantisce un flusso uniforme del raccolto e un eccellente adattamento al terreno su superfici irregolari. Regolazione meccanica dell'altezza di lavoro con scala leggibile. Regime PTO consigliato 400–500 rpm (operativo a 540 rpm), potenza richiesta 40–55 kW. Produttività indicativa circa 10 ha/h a seconda delle condizioni.

Equipaggiamento di serie

• Telaio di trasporto con attacco a 2 punti Cat. II (serie).
• Regolazione larghezza di lavoro: fissa (STAR R 640|22 TS serie).
• Regolazione altezza di lavoro: meccanica (serie).
• Connessione idraulica: 1x singolo effetto (1SA) (serie).
• Sollevamento rotore: idraulico (serie).
• Telo formatura andana: meccanico posteriore (serie).

Specifiche tecniche

• Modello: STAR R 640|22 TS
• Tipo: ranghinatore trainato a due rotori (formazione andana laterale)
• Larghezza di lavoro (andana singola): 6,38 m
• Larghezza andana (andana singola): 0,60 m
• Diametro rotore: 3,15 m
• Numero molle doppie per braccio: 4
• Giri PTO: 540 rpm (consigliati 400–500 rpm)
• Potenza richiesta: 40–55 kW
• Produttività: ca. 10 ha/h
• Larghezza di trasporto: 2,50 m
• Altezza di trasporto (bracci montati): 3,99 m
• Altezza di trasporto (bracci smontati): 3,20 m
• Lunghezza di trasporto: 8,20 m
• Idraulica: 1x singolo effetto (1SA) per sollevamento rotore
