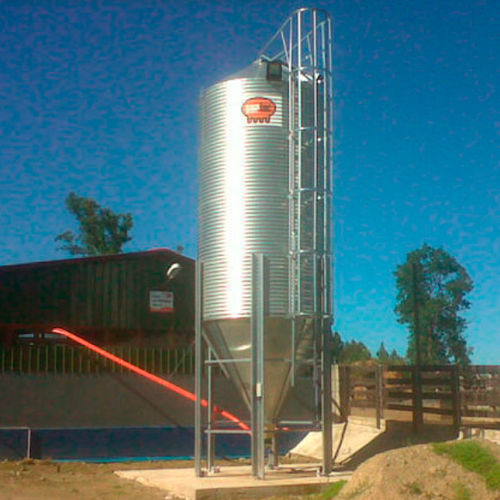

Silo per alimentazione animale

in acciaio galvanizzatoa tramoggiada esterno

Panoramica
Silo modulare per lo stoccaggio e lo scarico controllato di mangimi nelle strutture agricole. Diametri e tramogge configurabili in funzione delle esigenze di progetto. Calcoli strutturali fornibili secondo Eurocodice o norme equivalenti.

Applicazioni e adattabilità
Adatto ad aziende agricole e allevamenti per lo stoccaggio in bulk di mangimi composti, cereali e concentrati. Progettazione e capacità adattate al sito; diverse configurazioni di scarico e distribuzione disponibili.

Caratteristiche principali

• Diametri disponibili: 1,80 m • 2,10 m • 2,55 m • 2,75 m • 3,20 m • 3,80 m
• Capacità: da 4 m³ fino a 86 m³
• Acciai principali: S450GD (corpo); parti di copertura S280GD secondo specifica
• Galvanizzazione: Z600 g/m² tipica; opzioni HDG per componenti specifici

Componenti standard e copertura
Fornitura standard: settori di copertura trapezoidali, coperchi semi-automatici, bocche di carico, settori tramoggia, virole, struttura portante inferiore, gambe (profilo omega) e controventature secondo configurazione scelta.

Progetto e note tecniche

• Rinforzi inferiori e giunzioni rinforzate per prestazioni strutturali ottimali
• Settori prefabbricati con bordi sagomati per montaggio preciso
• Pendenza tipica del tetto: 30º (settori trapezoidali)
• Opzione guarnizione di pressione per carico pneumatico per ridurre le emissioni di polvere

Opzioni di carico e scarico
Configurabile con sistemi di carico pneumatico, bocche di carico, uscite tramoggia con inclinazioni 45º/60º/67º, colletti di scarico e flange di chiusura (manuali, elettriche, pneumatiche o doppia azione). Disponibili sistemi di scarico laterale, coclee raschianti e strutture di consegna.

Accessori e sistemi aggiuntivi

• Corrimano e passerelle di copertura, coperchi semi-automatici, bocche di carico
• Indicatori e sensori di livello (rotativi, pendolari, capacitivi), sistemi di aerazione (ventilatori, prese d’aria, canalette)
• Aerazione tramoggia, scale e piattaforme di accesso, opzioni di ancoraggio e bulloneria (ZiNi, HDG)
• Apparecchiature di dosaggio e distribuzione: coclee flessibili, sistemi a catena, teste di distribuzione

Componenti mostrati

• Settore di copertura trapezoidale (acciaio)
• Bocca di carico (DC04; galvanizzazione HDG)
• Coperchio semi-automatico (S280GD; Z600; spessore tipico e = 2 mm)
• Settori tramoggia inclinazioni 45º / 60º / 67º; collare di scarico Ø 445 mm a 900 mm
• Virole / bodysheets (S450GD; Z600; spessore tipico e = 0,8–1 mm)
• Struttura inferiore e gambe (gambe profilo omega; controventi con pilastri U formati a freddo; piastre di ancoraggio)

Note
Spessori, trattamenti e dettagli di progetto variano in funzione del modello e della capacità selezionati; i calcoli strutturali possono essere eseguiti secondo Eurocodice EN o norme locali equivalenti.

Specifiche tecniche

• Materiale (cilindro / settori): Acciaio S450GD (EN 10346:2015)
• Galvanizzazione: Z600 (conforme a EN 10346:2015)
• Resistenza a rottura (es.): 510 N/mm² (S450GD)
• Limite elastico (es.): 450 N/mm² (S450GD)
• Esempi spessori: settori cilindro e = 1 mm; virole e = 0,8–1 mm
• Settori tetto: S450GD / S280GD a seconda del pezzo; pendenza 30º
• Bocca di carico: DC04 (EN 10039); galvanizzazione HDG; e = 3 mm (es.)
• Coperchio semi-automatico: S280GD; Z600; e = 2 mm
• Inclinazioni tramoggia: 45º, 60º, 67º
• Diametri disponibili: 1,80 m • 2,10 m • 2,55 m • 2,75 m • 3,20 m • 3,80 m
• Capacità: 4 m³ fino a 86 m³
• Fissaggi e finiture: bulloneria zincata; opzioni ZiNi; qualità standard bulloneria 8.8
• Opzioni: aerazione, sensori di livello, sistemi anti-frana, opzioni ATEX per monitoraggio temperatura
