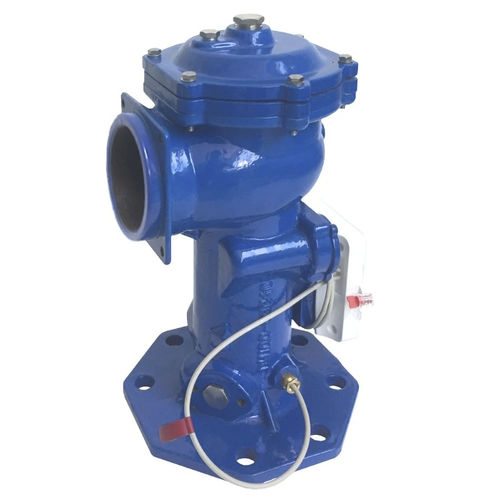

Idrometro per irrigazione in ghisa U2C series

Panoramica del prodotto
Il contatore d'acqua ultrasonico a doppia camera Hydroval U2C (linea IDROMEMBRANA®) è un dispositivo idraulico automatico a diaframma progettato per l'irrigazione agricola e il giardinaggio. Integra un misuratore di portata ultrasonico con uscita impulsiva per la misurazione delle portate istantanee e dei volumi totali e funziona a basse pressioni con ridotta necessità di manutenzione.

Vantaggi principali

• Semplificazione dell'installazione nelle reti di irrigazione
• Riduzione delle operazioni di manutenzione grazie alla misura ultrasonica non invasiva
• Lunga durata in campo aperto
• Rapporto costo/prestazioni adatto a impianti agricoli

Principio di funzionamento

• Apertura, chiusura e regolazione del flusso principale sono comandate dalla pressione dell'acqua disponibile nella tubazione (non sono necessarie fonti di energia esterne)
• Il controllo e la regolazione agiscono automaticamente sul flusso principale tramite circuiti di controllo idraulici
• La valvola modula il flusso mediante un diaframma elastico e impermeabile che si adatta alla sede della valvola garantendo la tenuta

Progettazione e durabilità
La geometria del diaframma e l'elevato profilo idrodinamico del corpo in ghisa consentono un maggiore passaggio d'acqua e una riduzione delle perdite di carico rispetto ad altre tipologie di valvole. La chiusura a diaframma offre una sezione libera che non ostacola il passaggio di solidi nel flusso. Le superfici interne ed esterne sono protette da un rivestimento speciale in resina epossidica-poliestere contro la corrosione. I corpi valvola base possono essere equipaggiati con diverse opzioni di comando per soddisfare le condizioni degli impianti di irrigazione.

Specifiche tecniche

• Prodotto: Hydroval U2C — contatore d'acqua ultrasonico a doppia camera
• Linea di prodotto: IDROMEMBRANA®
• Tipo di valvola / denominazione tecnica: Diaframma Automatico Idraulico
• Corpo: ghisa (GGG40 / EN-GJS-400)
• Coperchio e otturatore: GGG40 (EN-GJS-400)
• Albero di manovra: AISI 304
• Membrana: NR 60 Sh rinforzata (altre mescole su richiesta)
• Tenute: Vulkolan (altre mescole su richiesta)
• Pressione massima ammissibile: 16 bar
• Limitatore antimanomissione integrato
• Modello contatore ultrasonico: UWM Ultrasonic
  • Rapporto d'estensione R80
  • Risoluzione 0,01 m3
  • Uscita impulsiva ogni 0,001 – 1 m3
  • Display elettronico a 8 cifre
• Opzioni di controllo: controllo idraulico remoto; comando elettrovalvola; riduzione pressione; mantenimento pressione; scarico pressione; combinazioni delle precedenti
• Applicazioni previste: irrigazione agricola e giardinaggio
• Documentazione disponibile: scheda tecnica (PDF)
• Normative: conforme a ISO 16399:2014
