Cilindro per trattore MA4

veicolo agricoloper irroratoreper mietitrebbiatrice

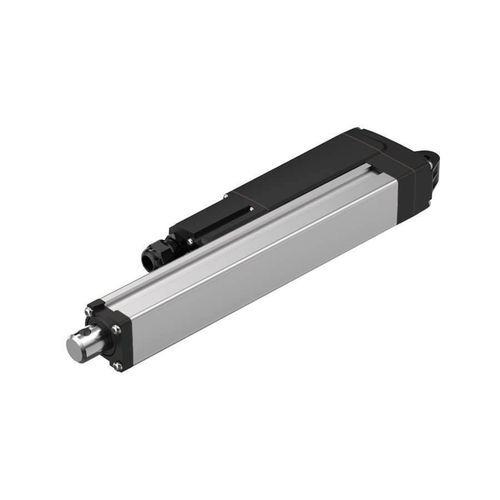

Panoramica prodotto La serie MA4 di TiMOTION è un attuatore lineare elettrico compatto progettato per installazioni con spazio limitato e per operare in ambienti gravosi. La famiglia include MA4-N (Normal), MA4-T (T-Smart con PCBA integrata) e MA4-S (Small); la MA4-S può ridurre la lunghezza retraibile fino a circa il 70% in determinate condizioni di corsa, utile per spazi estremamente ridotti.

Caratteristiche principali

• Carico massimo: 2.500 N (spinta/tirata)
• Corsa: 25–1000 mm
• Velocità: fino a 43,1 mm/s a vuoto; 5,1 mm/s a pieno carico (in base alla configurazione)
• Lunghezza retraibile: ≥ 215 mm (MA4-N/-T); ≥ 152 mm (MA4-S) a seconda delle opzioni
• Protezione ingressi: IP69K (statico)
• Tensione: 12/24 V CC (opzione thermal switch disponibile)
• Temperatura d'esercizio: -40 °C a +85 °C (prestazioni complete tipicamente +5 °C a +45 °C)
• Feedback: potenziometro meccanico; sensori Hall ×2; uscite PCBA integrate (T-Smart)
• Protocolli: SAE J1939, Modbus RTU (con opzioni T-Smart/BUS)

Varianti e opzioni MA4-N (Normal), MA4-T (T-Smart) e MA4-S (Small). Opzioni: uscite cavo e tipi di connettore multipli (es. T = 1+1: pressacavo + Molex 6P), azionamento manuale, thermal switch, configurazioni di fine corsa e integrazione BUS.

Dimensioni e connettori (note) La lunghezza retraibile e le dimensioni totali dipendono dalla corsa scelta, dagli attacchi e dalla configurazione cavo/connettore; consultare i disegni prodotto per le misure esatte. T = 1+1 indica un cavo con pressacavo più connettore Molex 6P nei diagrammi.

Applicazioni

• Macchine agricole: mietitrebbie, trattori, atomizzatori, rotopresse
• Veicoli e attrezzature industriali: AGV/AMR, movimentazione materiali
• Tagliaerba e attrezzature esterne
• Sistemi commerciali e industriali che richiedono attuazione lineare compatta e resistente

Specifiche tecniche

• Serie: MA4 (MA4-N, MA4-T, MA4-S)
• Spinta/tirata massima: fino a 2.500 N
• Corsa: 25–1000 mm
• Velocità: 43,1 mm/s a vuoto; 5,1 mm/s a pieno carico
• Lunghezza retraibile indicativa: ≥152–215 mm a seconda della versione/opzioni
• IP: IP69K (statico)
• Tensione: 12/24 V CC
• Temperatura d'esercizio: -40 °C a +85 °C
• Feedback & protocolli: potenziometro, sensori Hall, uscite T-Smart; SAE J1939, Modbus RTU
