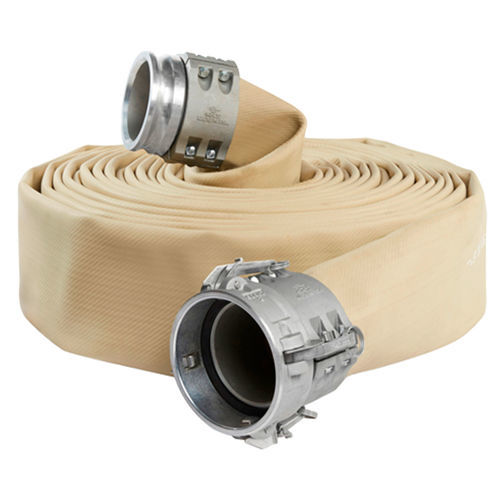

Tubo flessibile Oroflex Oil

di alimentazionedi mandatain poliuretano

Tipo di prodotto
Tubo piatto estruso in TPU per scarico e trasferimento di carburante e olio.

Caratteristiche principali

• Progettato specificamente per il trasporto e lo scarico di carburante e olio
• Costruzione in TPU flessibile e senza perdite, adatta a esposizione prolungata a UV e ozono
• Completamente antistatico: quattro conduttori di messa a terra intrecciati
• I formati 2", 3", 4" e 6" sono conformi a MIL-PRF-370 tipo C (formati selezionati)

Applicazioni
Raccomandato per operazioni di scarico carburante e olio in raffinerie, operazioni marittime e offshore, impianti chimici e installazioni militari. Utilizzi tipici: scarico nave-terra, rifornimento nave-nave, scarico/carico in bulk, trasferimenti serbatoio-serbatoio, rifornimento aeromobili, trasferimento acqua salmastra e marina, consegna carburante a domicilio.

Costruzione
Filo sintetico circolarmente tessuto al 100% ad alta tenacità, completamente incorporato da poliuretano termoplastico (TPU) estruso attraverso la trama, formando una costruzione monolitica senza adesivi. Include quattro conduttori elettrici protetti da una treccia in poliestere per mitigare l'accumulo di carica statica. La costruzione previene corrosione e incrostazioni e offre elevata resistenza all'abrasione e al taglio. Facile movimentazione, immagazzinamento e trasporto. Allungamento massimo del tubo 2% ed espansione massima 10%.

Proprietà del rivestimento

• Resistenza ultima a trazione del rivestimento: minimo 5.800 psi (40 MPa)
• Allungamento ultimo del rivestimento: minimo 500%

Resistenza all'abrasione
Il TPU fornisce elevata resistenza all'abrasione in condizioni pratiche, estendendo la vita utile dove l'abrasione è il fattore principale.

Intervallo di temperatura di servizio
Da -58ºF (-50ºC) a 150ºF (65ºC), con picchi fino a 175ºF (80ºC). Versioni speciali per temperature superiori o inferiori disponibili su richiesta.

Resistenza all'ozono
Assenza di segni visibili di cricche dovute all'ozono. Eccellente resistenza alle intemperie e ai raggi UV.

Resistenza chimica
L'esposizione ad acqua di mare e alla contaminazione da molte sostanze chimiche, idrocarburi, oli e grassi non compromette le prestazioni a breve o lungo termine. Tabella di resistenza chimica e dati specifici disponibili su richiesta.

Accoppiamenti
Fornito secondo richiesta dell'acquirente: Camlock, Victaulic, Storz, ecc. Il tubo deve essere collegato a giunti conduttivi e adeguatamente messo a terra durante il trasferimento di carburanti; i quattro conduttori elettrici tessuti nel corpo devono essere collegati ai giunti.

Proprietà fisiche
Numero parte | Diametro interno nominale (mm / pollice) | Spessore parete (mm / pollice) | Pressione di esercizio (bar / psi) | Pressione di rottura (bar / psi) | Resistenza a trazione (kg / lb) | Peso nominale (kg/m / lb/piede)
F558504A | 52 mm / 2" | 1,9 mm / 0,08" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,39 kg/m / 0,26 lb/ft
F558506A | 65 mm / 2 1/2" | 2,2 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,52 kg/m / 0,35 lb/ft
F558509A | 76 mm / 3" | 2,3 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 7.400 kg / 16.000 lb | 0,64 kg/m / 0,43 lb/ft
F558511A | 90 mm / 3 1/2" | 2,6 mm / 0,10" | 10,5 bar / 150 psi | 42 bar / 600 psi | 6.800 kg / 15.000 lb | 0,85 kg/m / 0,57 lb/ft
F558510A | 102 mm / 4" | 2,7 mm / 0,11" | 10,5 bar / 150 psi | 42 bar / 600 psi | 9.400 kg / 20.000 lb | 1,00 kg/m / 0,67 lb/ft
F558512A | 152 mm / 6" | 3,2 mm / 0,13" | 10,5 bar / 150 psi | 42 bar / 600 psi | 17.700 kg / 39.000 lb | 1,75 kg/m / 1,1 lb/ft

* Pressione massima di esercizio per fuel oil con fattore di sicurezza 4:1. La pressione massima dell'assieme è determinata dall'elemento di capacità inferiore (tubo o giunto).

I tubi OROFLEX OIL sono forniti con quantità minima d'ordine. Il diametro reale può differire leggermente dal nominale per garantire il corretto assemblaggio con i giunti.

Caratteristiche / specifiche tecniche

• Nome prodotto: Oroflex Oil
• Marca produttrice: TIPSA
• Materiale del tubo: poliuretano termoplastico (TPU) estruso attraverso tessuto sintetico 100% ad alta tenacità
• Costruzione antistatica: 4 conduttori di messa a terra con protezione in treccia di poliestere
• Diametri nominali disponibili: 52 mm (2") a 152 mm (6")
• Spessore parete: circa 1,9 mm a 3,2 mm a seconda della misura
• Pressione di esercizio: 10,5 bar (150 psi) per le misure elencate
• Pressione di rottura: 42 bar (600 psi)
• Resistenza ultima del rivestimento: min 5.800 psi (40 MPa)
• Allungamento del rivestimento: min 500%
• Allungamento massimo del tubo: 2%; espansione massima: 10%
• Lunghezze standard: 100 m e 200 m; lunghezze maggiori su richiesta
• Conformità: misure selezionate conformi a MIL-PRF-370 tipo C
• Opzioni giunti: Camlock, Victaulic, Storz; usare giunti conduttivi e garantire messa a terra
