Tubo flessibile Oroflex Pro

di mandatadi alimentazionein gomma

Panoramica

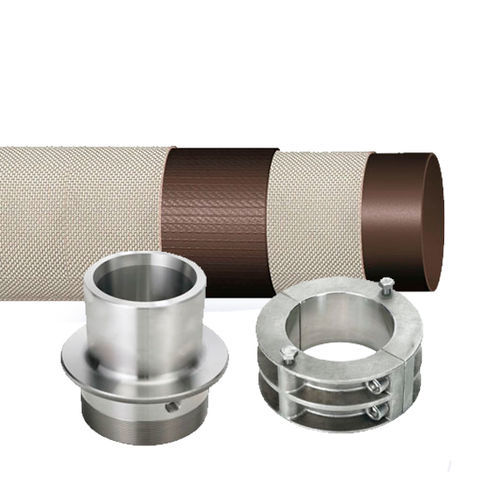

Oroflex Pro è un tubo di risalita per pozzi flessibile in gomma con doppio rinforzo tessile in poliestere, progettato per l'installazione di pompe sommerse, pozzi e il trasferimento dell'acqua. Lunghezza standard disponibile fino a 200 metri (taglio a misura). Intervallo di temperatura d'esercizio: -20°C a +80°C.

Caratteristiche principali

• Costruzione in gomma flessibile con doppio rinforzo tessile in poliestere
• Progettato per installazioni di pompe sommerse, applicazioni di pozzo e trasferimento acqua
• Diametri disponibili da 2" a 8" con diverse classi di pressione
• Lunghezze standard fino a 200 m; opzione taglio su misura
• Temperatura di esercizio: -20°C a +80°C

Taglie disponibili (Articolo / Codice / Ø (in.) / PN (bar) / Profondità max (m))
Articolo | Codice | Ø (in.) | PN (bar) | Profondità max (m)
F231000A | 1901 | 2″ | 30 | 300
F231000A* | 1901R | 2″ | 40 | 350
F559108A | 1902 | 3″ | 25 | 250
F559108A* | 1902R | 3″ | 40 | 350
F551693A | 1903 | 4″ | 21 | 200
F551729A | 1904 | 5″ | 21 | 200
F551730A | 1905 | 6″ | 21 | 200
F551731A | 1910 | 8″ | 16 | 150

Sistemi di collegamento Oroflex Pro
Accoppiamento conico smontabile in acciaio inox 316
Articolo | Codice | Ø | Descrizione
C655032 | 2PCF | 2″ | TERM PR CSV GAS Ø2″ WITH FUSE
C653000 | 2PC | 2″ | TERM PR SSV GAS Ø2″ WITH PLUG
C654264 | 3PCF | 3″ | TERM PR CSV GAS Ø3″ WITH FUSE
C653010 | 3PC | 3″ | TERM PR SSV GAS Ø3″ WITH PLUG
C654824 | 4PCF | 4″ | TERM PR CSV FUS GAS Ø4″ WITH FUSE
C654825 | 4PCT | 4″ | TERM PR CSV FUS GAS Ø4″ WITH PLUG
C655020 | 5PCF | 5″ | TERM PR CSV FUS GAS Ø5″ WITH FUSE
C652312 | 5PCT | 5″ | TERM PR CSV TAP GAS Ø5″ WITH PLUG
C655121 | 6PCF | 6″ | NEW OROFLEX WELL TERM FUS GAS Ø6″ WITH FUSE
C655122 | 6PCT | 6″ | NEW OROFLEX WELL TERM TAP GAS Ø6″ WITH PLUG
C650080 | 5306F | 6″ | TERM PR CSV FUS GAS Ø6″ Max. 100 Mt. WITH FUSE
C653060 | 5306 | 6″ | TERM PR CSV TAP GAS Ø6″ Max. 100 Mt. WITH PLUG
C655103 | 8PCF | 8″ | TERM PR CSV FUS NPT Ø8″ WITH FUSE
C655104 | 8PCT | 8″ | TERM PR CSV TAP NPT Ø8″ WITH PLUG

Terminali in ferro zincato con flangia
Articolo | Codice | Ø | Descrizione
C653802 | 5379 | 2″ | OROFLEX WELL A.G.PLET/SOLD HIL.2”
C653800 | 5380 | 3″ | OROFLEX WELL A.G.PLET/SOLD HIL.3”
C653810 | 5381 | 4″ | OROFLEX WELL A.G.PLET/SOLD HIL 4”
C653820 | 5382 | 5″ | OROFLEX WELL A.G.PLET/SOLD HIL 5”
C653829 | 5383 | 6″ | OROFLEX WELL SS PLET/SOLD HIL 6”

Terminali in ferro zincato con filettatura esterna
Articolo | Codice | Ø | Descrizione
C653700 | 5370 | 2″ | OROFLEX WELL A.G.THREAD HIL 2”
C653710 | 5371 | 3″ | OROFLEX WELL A.G.THREAD HIL 3”
C653720 | 5372 | 4″ | OROFLEX WELL A.G.THREAD HIL 4”
C653730 | 5373 | 5″ | OROFLEX WELL A.G.THREAD HIL 5”
C675270 | 75270 | 6″ | OROFLEX WELL A.G.THREAD HIL 6”

Giunto conico smontabile inox 316 per giunzione
Articolo | Codice | Ø | Descrizione
C653400 | 2PCE | 2″ | TERM PR SPLICE Ø2″
C653410 | 3PCE | 3″ | TERM PR SPLICE Ø3″
C653420 | 4PCE | 4″ | TERM PR SPLICE Ø4″
C653430 | 5PCE | 5″ | TERM PR SPLICE Ø5″
– | 6PCE | 6″ | TERM PR SPLICE Ø6″

Altri prodotti correlati

• Componenti di installazione
• Oroflex Well System (tubo di puzzo flessibile in PU, certificato per acqua potabile quando applicabile)
• Accessori Oroflex Well/Pro System

Specifiche tecniche

• Nome prodotto: Oroflex Pro System
• Denominazione: Oroflex Pro
• Marca: TIPSA / OROFLEX
• Costruzione: Tubo in gomma flessibile con doppio rinforzo tessile in poliestere
• Applicazione: Installazione di pompe sommerse, pozzi e trasferimento acqua
• Lunghezza standard: Fino a 200 m, taglio su misura
• Temperatura di esercizio: -20°C a +80°C
• Diametri e pressioni tipiche (Ø / PN / Profondità max): 2" / 30–40 bar / 300–350 m; 3" / 25–40 bar / 250–350 m; 4" / 21 bar / 200 m; 5" / 21 bar / 200 m; 6" / 21 bar / 200 m; 8" / 16 bar / 150 m
• Opzioni di connessione: Accoppiamenti conici smontabili in inox 316, giunti conici smontabili inox, terminali in ferro zincato con flangia o filettatura esterna (diversi codici disponibili)
• Articoli/codici tipici: vedere le tabelle sopra per l'elenco completo delle referenze, dimensioni e descrizioni
