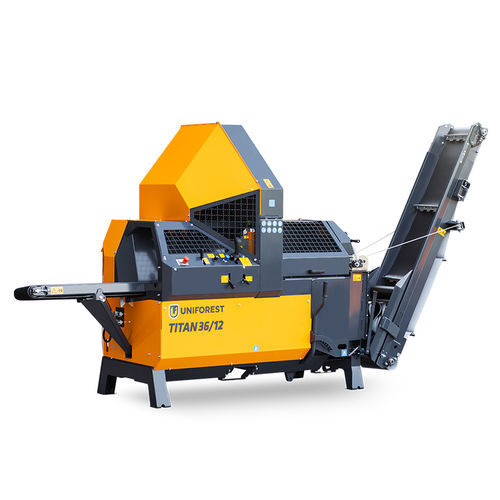

Sega taglia-spaccalegna con sega circolare TITAN 36/12

trainatacon nastro trasportatoresu presa di forza

Panoramica
Il TITAN 36/12 è il modello più compatto e veloce della famiglia TITAN per la lavorazione della legna, progettato per elevata produttività in ingombro ridotto. Disponibile in versione rimorchiabile con motore a benzina per piena mobilità. Lama circolare da 850 mm con punta in carburo per tagliare ceppi fino a 360 mm di diametro; forza di spacco standard 10 t (12,5 t opzionale) e funzione BOOMSPEED che adatta automaticamente la velocità del cilindro, ciclo tipico di spacco 2,2 s.

Sulla macchina
Compatta, veloce e versatile, la TITAN 36/12 combina controllo meccanico-idraulico con un layout orientato all'operatore. Diverse opzioni di azionamento (PTO, PTO + motore elettrico, motore a benzina) consentono l'uso con trattori, alimentazione elettrica fissa o motorizzazione indipendente; la versione su rimorchio assicura mobilità e operatività in loco.

Equipaggiamento standard

• BOOMSPEED
• Lama circolare 850 mm (punte in carburo)
• Forza di spacco 10 t (standard)
• Convogliatore telescopico di uscita 5 m
• Spostamento idraulico della cinghia convogliatrice sinistra–destra ±15°
• Corsa parziale del cilindro di spacco (mezzo corso)
• Coltello di spacco 2/4, 2/6 o 2/8
• Leva di disinnesto della trasmissione della lama circolare

Equipaggiamento opzionale

• Aumento della forza di spacco fino a 12,5 t
• Coltello 2/10 (per legni più teneri)
• Sportello ultima pezza
• Rullo di alimentazione aggressivo
• Tavolo di sollevamento integrato
• Raffreddatore olio

Caratteristiche e componenti principali
La macchina monta una lama circolare da 850 mm a punta in carburo, resistente a materiali estranei e progettata per tagli ad alta velocità. L'avanzamento della lama e la velocità di taglio sono controllati idraulicamente. BOOMSPEED utilizza cilindri a doppio pistone per due velocità di movimento: una velocità operativa per il legno resistente e una velocità aumentata per passaggi a bassa resistenza, riducendo il ciclo di spacco fino al 40%.

Componenti notevoli (punti salienti della scheda prodotto)

• Nastro di alimentazione — alimentazione fluida e controllata dei tronchi nella macchina
• Stabilizzatore idraulico del tronco — mantiene il tronco fermo per tagli precisi
• Diametro di taglio fino a 360 mm (reso possibile dalla lama da 850 mm)
• Ammortizzatori per la caduta controllata dei pezzi tagliati nel canale di spacco
• Forza di spacco 10 t di serie (aumento a 12,5 t opzionale)
• Opzioni coltello di spacco versatili (2/4, 2/6, 2/8 standard; 2/10 opzionale)
• Attivazione mezzo corso del cilindro di spacco per tronchi più corti
• Rullo di alimentazione aggressivo (opzionale) per migliore presa
• Sportello ultima pezza (opzionale) per evitare il ribaltamento dell'ultimo tronco
• Regolazione posizione nastro L/R ±15°
• Coperchio alimentazione (evita la connessione simultanea PTO e motore elettrico)
• Leva di disinnesto della trasmissione della lama

Pannello superiore / comandi (punti principali)

• Attivazione mezzo corso del cilindro di spacco
• Arresto di emergenza del cilindro di spacco
• Manometri pressione di spacco e di controllo
• Interruttore motore elettrico ON/OFF (se presente)
• Arresto di emergenza macchina
• Regolazione della velocità di avanzamento della lama circolare
• Rulli di avanzamento/retromarcia (destra/sinistra), spacco (alto), bloccaggio e taglio (basso)
• Avanzamento/retromarcia dei tronchi (alto/basso)
• Regolazione della velocità del nastro convogliatore
• Sportello ultima pezza ON/OFF
• Disinnesto/innesto della trasmissione a cinghia della lama
• Estensione/ritrazione del convogliatore di uscita
• Su/giù coltello di spacco
• Regolazione inclinazione convogliatore di uscita

Dati tecnici (sintesi)
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

Specifiche tecniche

• Nome modello: TITAN 36/12
• Diametro massimo di taglio: 360 mm (36 cm)
• Diametro lama: 850 mm (punte carburo)
• Forza di spacco: 10 t standard, 12,5 t opzionale
• Ciclo di spacco (BOOMSPEED): 2,2 s (tipico)
• Convogliatore: convogliatore telescopico di uscita 5 m; nastro di alimentazione 1900 mm; altezza alimentazione 910 mm; larghezza nastro 330 mm; spostamento laterale ±15°
• Opzioni di azionamento: PTO (trattore), PTO + motore elettrico (CD+E), motore a benzina (TR GASOLINE)
• Opzione motore elettrico (CD+E): 11 kW
• Funzionamento: controllo meccanico-idraulico con comandi ergonomici
• Capacità olio: 65 L
• Pesi: da ~950 kg (CD) a ~1100 kg (CD+E / TR GASOLINE)
