Balanset-1A: Equilibratore Portatile e Analizzatore di Vibrazioni
Il Balanset-1A è un sistema mobile compatto a due canali progettato per lequilibratura dinamica di rotori rigidi sui propri supporti (equilibratura in campo) e per la diagnostica approfondita delle vibrazioni.
Abbiamo progettato questa soluzione come unalternativa economica ma potente ai costosi banchi di equilibratura. Il dispositivo si collega a qualsiasi laptop Windows standard tramite USB, trasformandolo in una stazione professionale di vibro-equilibratura. Il software intuitivo gestisce automaticamente tutti i calcoli complessi, rendendo lequilibratura di alta precisione accessibile sia agli esperti di vibrazioni che ai tecnici con una formazione minima.


Capacità Chiave


1. Equilibratura Dinamica
Esegui lequilibratura su uno o due piani con alta precisione.

• Calcoli Automatizzati: Il software calcola il peso esatto e la posizione dei pesi correttivi. Valuta automaticamente lo squilibrio residuo rispetto agli standard ISO 1940.
• Modalità Produzione in Serie: Funzionalità unica per lequilibratura di lotti di rotori identici. Salvando i coefficienti di influenza, è possibile equilibrare i rotori successivi in ununica passata senza la necessità di pesi di prova, accelerando notevolmente la produzione.
• Versatilità: Ideale per lequilibratura in campo (in situ) e utilizzabile anche come sistema di misurazione per banchi di equilibratura personalizzati (inclusi banchi a supporti morbidi/risonanza).

2. Analisi delle Vibrazioni (Modalità Vibrometro)
Rileva i guasti meccanici prima che portino a un fermo macchina.

• Analisi Completa: Misura velocità, accelerazione e spostamento delle vibrazioni.
• Diagnostica Avanzata: Include analisi dello spettro FFT, grafici della forma donda nel dominio del tempo e monitoraggio delle armoniche. Questo aiuta a identificare problemi come disallineamento, allentamento meccanico, difetti dei cuscinetti e problemi di ingranamento.

Specifiche Tecniche
Il Balanset-1A offre la precisione richiesta per compiti industriali seri:

• Canali: 2 canali di vibrazione 1 canale RPM (Tachimetro).
• Gamma di velocità di vibrazione: 0,02 – 80 mm/s.
• Gamma di frequenza: 5 – 550 Hz.
• Gamma RPM: 100 – 100.000 RPM.
• Precisione misurazione fase: ±1.
• Connettività: Interfaccia USB (PC/Laptop Windows).

Applicazioni
Il sistema è universalmente applicabile a una vasta gamma di macchinari rotanti in vari settori:

• Ventilatori e Soffianti Industriali: Sistemi HVAC, aspiratori di fumi, cicloni.
• Agricoltura: Trinciatrici, decespugliatori, rotori/tritapaglia di mietitrebbie, coclee.
• Macchinari di Produzione: Mandrini, frantoi, centrifughe, mole.
• Motori e Pompe: Motori elettrici, generatori, giranti di pompe.

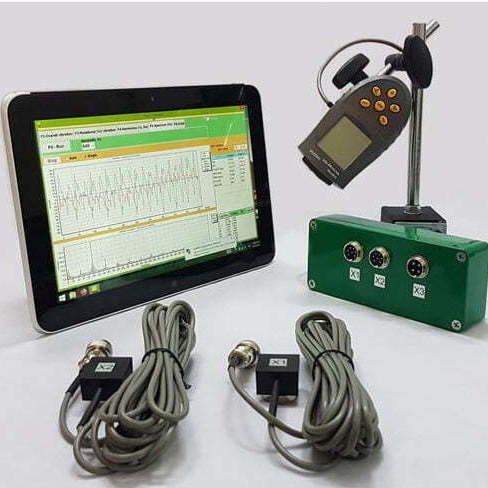

Cosa cè nella scatola?
Il Balanset-1A viene fornito come kit completo chiavi in mano in una robusta valigetta di trasporto:

• Unità di Misura (Interfaccia USB).
• 2x Sensori di Vibrazione (Accelerometri) con supporti magnetici.
• Tachimetro Laser (sensore RPM/Fase) con supporto magnetico.
• Bilancia Digitale (per la pesatura precisa dei pesi di correzione).
• Nastro riflettente e set completo di cavi.
• Software (su unità USB).
