Rimorchio autocaricante TK-12

portatoa 2 assiper balle

Panoramica
Il rimorchio autoscaricante per balle TK-12 è progettato per la rapida raccolta, il trasporto e l'impilamento di balle rettangolari di paglia o fieno. Il design speciale della barra di presa preleva le balle dal campo, le solleva sulla piattaforma e lo scarico idraulico garantisce un impilamento ordinato. Con una capacità fino a 12 balle e compatibilità con trattori da 185 CV, il TK-12 è una soluzione pratica per la movimentazione delle balle in azienda.

Riepilogo
Numero di balle: 12
Dimensione della balla (esempio): 2,4 x 1,2 x 0,9 m
Potenza trattore richiesta: 185 CV

Come funziona

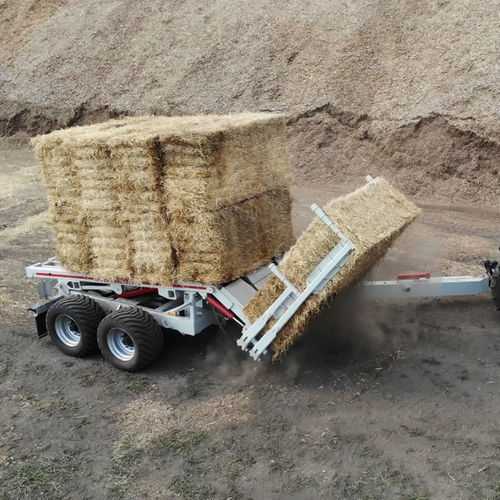

Il carro autoscaricante TK-12 serve a raccogliere balle rettangolari sul campo, trasportarle e immagazzinarle a destinazione. Le balle vengono afferrate dal meccanismo a barra (presa sui due lati e sollevamento sulla piattaforma). Caratteristica importante è il caricamento simultaneo di 2 balle rettangolari sulla piattaforma.
Sulla piattaforma le balle vengono spinte all'indietro da un nastro e fissate da due paletti; le rastrelliere si ritirano quando le balle vengono ricaricate.
Quando è completamente carico, lo scarico avviene in cumuli su una superficie piana e compatta. Tutte le operazioni sono controllate dall'operatore dalla cabina del trattore.

Prestazioni

• Produttività – 180 balle all'ora.
• Lo scarico di un camion di balle richiede 30–40 secondi.

Dotazione completa del TK-12

• Sospensione di bilanciamento, semiassi ADR 90×90 (Italia) – 4 pz.
• Ruote BKT (India).
• Dischi Pronar (Polonia).
• Supporto meccanico.
• Opzioni anello di traino: 40, 50, 90 mm Sharmuller (Austria).
• Impianto elettrico a 12 volt.
• Comando joystick dalla cabina del trattore.
• Sistema idraulico a bassa manutenzione.

Dati tecnici per la configurazione base
Semirimorchio-caricatore — TK-12
Dimensioni, m / numero di balle: 2.4×1.2×0.9 – 12 pz; 2.4×1.2×0.8 – 12 pz; 2.4×1.2×0.7 – 14 pz
Peso massimo della balla, kg: 1 360
Capacità di carico, kg: strutture della barra – 2 000; piattaforme – 11 340
Peso a vuoto, kg — 8 350
Peso a pieno, kg — 19 690
Dimensioni di trasporto, mm — lunghezza: 8 730; larghezza: 3 630; altezza: 3 980
Semiassi: 90×90 – 4 pz
Misura ruote: 550/45-22.5
Potenza richiesta del trattore: 185 CV
*Tutti i dati tecnici sono forniti senza attrezzature aggiuntive. La deviazione ammissibile dei valori reali è ±2%.

Specifiche tecniche

• Modello: TK-12
• Tipo: Rimorchio autoscaricante per balle / semirimorchio-caricatore
• Numero di balle (tipico): 12 pz (a seconda delle dimensioni delle balle)
• Dimensioni balle supportate: 2.4×1.2×0.9 m (altre misure supportate con varianti di capacità)
• Peso massimo della balla: 1 360 kg
• Capacità di carico (barra): 2 000 kg
• Capacità di carico (piattaforme): 11 340 kg
• Peso a vuoto: 8 350 kg
• Peso lordo (pieno): 19 690 kg
• Lunghezza di trasporto: 8 730 mm
• Larghezza di trasporto: 3 630 mm
• Altezza di trasporto: 3 980 mm
• Semiassi: 90×90 (4 pz)
• Misura ruote: 550/45-22.5
• Potenza trattore richiesta: 185 CV
