Ventilatore per capannone agricolo ZAvblue2

di circolazione di ariacentrifugo

Panoramica
ZAvblue2 è una serie di ventilatori centrifughi compatti progettata per impianti di ventilazione e raffreddamento che richiedono elevata efficienza di sistema e basso rumore. La combinazione della tecnologia motore ECblue e di una girante ottimizzata biomimeticamente con ingresso aria ampliato consente rendimenti di sistema superiori al 70% e una riduzione del rumore fino a 3 dB rispetto alla generazione precedente, offrendo maggiore portata con minore consumo energetico.

Modulo prestazioni ZApilotXL
ZAvblue2 è disponibile con il modulo ZApilotXL. Condivide le dimensioni di montaggio con il modulo GR per una sostituzione "drop-in" senza modifiche rilevanti. Con ZApilotXL l'efficienza complessiva può aumentare fino al 7%, rendendo la combinazione idonea per installazioni ad alta portata.

Caratteristiche

• Efficienza di sistema fino al 70,1% (fino al 74,4% con ZApilotXL)
• Tecnologia motore ECblue a rotore esterno con controller integrato
• Girante ottimizzata biomimeticamente e ingresso aria ampliato per un comportamento di uscita orientato alla portata
• Progettazione molto compatta per spazi di installazione ristretti
• Ridotto consumo energetico con maggiore portata
• Miglioria acustica fino a –3 dB rispetto al modello precedente

Specifiche prodotto

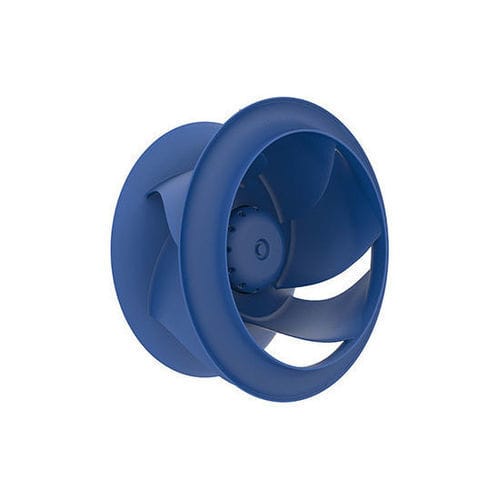

Girante libera ultima generazione ZAvblue2 con 6 pale incurvate all'indietro profilate in 3D. Materiale della girante: composito ad alte prestazioni. Versione disponibile con ugello d'ingresso in lamiera zincata. Diametri girante disponibili: 250, 280, 315, 355, 400, 450, 500, 560, 630 mm. Portate in scarico libero fino a circa 23.000 m³/h; incremento massimo di pressione statica fino a 1.600 Pa. Installazione compatta possibile; il modulo ZApilotXL migliora le prestazioni per applicazioni ad alta portata.

Proprietà e caratteristiche speciali
Le pale profilate 3D, il diffusore rotante e la fuoriuscita diagonale consentono elevate portate, alta efficienza della girante e livelli sonori ridotti. Il progetto è adatto ad applicazioni ad alto flusso in spazi di installazione limitati.

Concetti motore

• Motori a rotore esterno: tecnologia ECblue con controller integrato adattato al ventilatore

Specifiche tecniche

• Modello / serie: ZAvblue2
• Tipo di girante: girante libera con 6 pale incurvate all'indietro, profilate in 3D
• Materiale girante: composito ad alte prestazioni
• Opzione ugello d'ingresso: lamiera zincata
• Dimensioni girante disponibili: 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm
• Portata (scarico libero): fino a circa 23.000 m³/h
• Incremento massimo di pressione statica: fino a 1.600 Pa
• Efficienza di sistema: fino al 70,1% (fino al 74,4% con ZApilotXL)
• Guadagno di efficienza con ZApilotXL: fino al 7%
• Miglioria acustica: fino a –3 dB rispetto al modello precedente
• Punti di forza del progetto: ingresso aria ottimizzato, diffusore rotante, uscita diagonale, comportamento di uscita orientato alla portata
• Installazione: design estremamente compatto per spazi ristretti; dimensioni di montaggio identiche al modulo GR per sostituzione "drop-in" (compatibilità ZApilotXL)
• Tecnologia motore: motori ECblue a rotore esterno con controller integrato
• Applicazioni tipiche: sistemi di ventilazione e raffreddamento, applicazioni sensibili al rumore, pompe di calore, ventilazione residenziale, data center, raffreddamento apparecchi, compressori, macchine per imballaggio e produzione, postazioni in camera bianca
