耕耘機用サイドシフト SS300

油圧式

概要

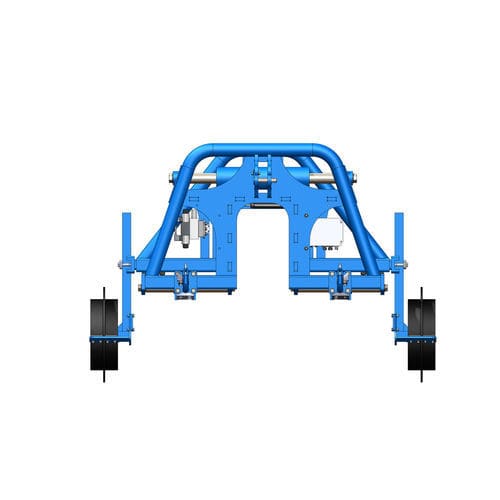

SS300はトラクター用の電動油圧サイドシフト（translateur）で、装着した作業機のガイダンスと横方向の位置決めを行います。PTO軸の通し孔を備え、チューブ構造により強度とコンパクト性を両立します。

多用途の適用 :

• 播種前：シードベッド整備機、耕耘機、ロータリー、散布機などのガイダンス。
• 植え付け：種子や苗の正確な位置決め。
• 発芽前作業：作物列に極めて近接した作業。
• 生育期：中耕、除草、畦立て、密生した被覆下での散布。
• 収穫時の作業。

特長
PTO通し穴対応
堅牢

• 丸パイプによるチューブ構造で強度を確保しつつコンパクト。
• 大径のガイドシリンダーと自己整列式ブッシュ2個で滑らかな横移動を実現。

コンパクト

• 前後のヒッチ間隔を最小限にし、被牽引機のガイダンスを最適化。
• 低い全高により作業機の視認性を向上。

軽量

• 丸管構造により高い強度と最小の占有スペースを両立。

多機能

• PTO通し穴およびカメラ搭載が可能。
• スタビライザーディスクは1.50〜2.25 mの無段階調整。
• 機械側のヒッチは各種機器に適合可能。
• 利用可能なガイダンス：超音波、カメラ、列センサ、RTK、ジョイスティック。
• 油圧系はクローズドループまたはロードセンシング方式に対応。

外観

• 流線的な形状と空間性のある構造で視認性と整備性に配慮。
• ショットブラスト、サンドブラスト、メタライズ処理後に粉体塗装を2回塗布して耐久性を確保。
• 操作しやすい車内コントロールユニット。

構成
標準 :

• 上部制御シリンダー付きサイドシフト、下部はクロムめっきロッド上を滑る2つの自己整列ブッシュ。
• 3点ヒッチ：トラクター側カテゴリ2、機械側カテゴリ3自動。
• スタビライザーディスク：軸間調整1.50–2.25 m。
• サポート脚。

オプション :

• ジョイスティック
• OPUS車内ボックス付き超音波センサー
• 列センサー
• 肩付きディスク（スクレーパー付）
• 油圧式荷重移動スタビライザーディスク
• 速度センサー

動作

• 作業機の位置は選択されたガイダンス技術（超音波、カメラ、列センサー、RTK）で検出される。
• コントロールユニットがデータを受信・解釈する。
• 車内表示を介して電磁弁に指令が渡り、サイドシフトを動かす。
• 作業機を上げるとサイドシフトは自動的に再中心化する。
• 車内ユニットは状態表示、パラメータ調整、故障診断情報を提供する。

OPUS 車内ディスプレイ

• 表示情報：サイドシフト位置、作業機の状態（下/上）、サイドシフトの応答性、速度センサー装着時の部分・総作業面積。
• 操作：サイドシフト位置変更、応答性調整、各種技術パラメータの変更。

メンテナンス

• 自己整列ブッシュの潤滑および油圧接続の定期点検。

技術仕様

• 機種名：SS300
• PTO通し：中央開口によるシャフト通しおよびカメラ設置
• 構造：チューブ／丸管
• ガイダンス：大径シリンダー＋2個の自己整列ブッシュ
• サイドシフト：上部制御シリンダー、下部はクロムめっきロッド上のブッシュ
• ヒッチ間隔：前後の中心間距離を最小化
• 全高：低めで作業機の視認性向上
• スタビライザーディスク：1.50–2.25 m可変；スクレーパー、油圧荷重移動はオプション
• ヒッチ規格：カテゴリ2（トラクター側）；カテゴリ3自動（機械側）
• 油圧：クローズドループまたはロードセンシング
• 仕上げ：ショット/サンドブラスト、メタライズ、粉体塗装2回塗布
• オプション：ジョイスティック、OPUS対応超音波センサー、列センサー、速度センサー
