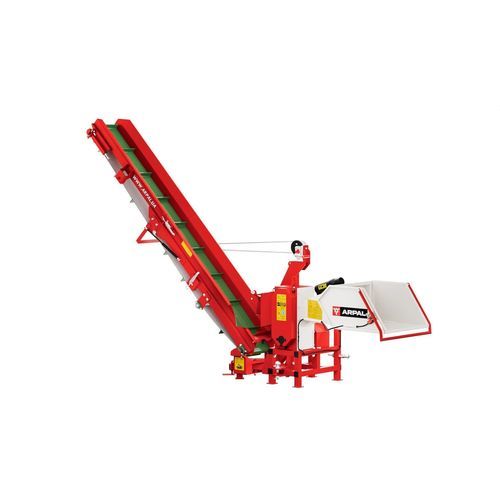

車載型ウッドチッパー ARPAL PRO AM-120TR-K

PTO

製品概要

ARPAL AM-120TR-KPRO シリーズは、回転式排出コンベヤを備えたトラクター装着式PTO 駆動ウッドチッパーで、直径 120 mm までの枝を最大 10 m³/h の処理能力で処理します。コンベヤは薪チップをトレーラー、コンテナ、または高さ 3 m までの山へ直接積み込みます——農家、造園業者、自治体サービス向けの完結した現場処理ラインです。本機は EU 安全指令に準拠し、ドイツ、デンマーク、英国、スイス、カナダなど各国のお客様にご愛用いただいています。

本機は枝や木材廃材を 90〜180 mm の均一な薪チップに変換します。固体燃料・熱分解ボイラー、暖炉、ストーブの優れた燃料となり、木炭製造の理想的な原料にもなります。チップは特別な乾燥なしで自然乾燥し、従来の薪よりはるかに良好に保管できます。

主な特長

• 回転式 Aero-Lift コンベヤシステム機械を動かさずに三位置0°、45°、90°で排出積込み高さ最大 3 mガスストラットにより一人でコンベヤを折りたたみ・展開可能超音波溶着のクリートを備えた高品質四層ポリマーベルトオランダ製。
• トラクター PTO 駆動——燃料補給や整備が必要な独立エンジンが不要24 馬力推奨 50 馬力からのトラクターに対応、PTO 最高回転数 540 rpm。
• PureCut 切削技術ARPAL ExtraCut ブレードは AISI 5140 鋼製、精密ダブルベベル、表面を約 50 HRC まで高周波焼入れし芯部は靭性を保持——1 回の研磨で最大 200 m³、最大 6 回の研磨サイクル。
• KineticCore ギアボックスはトルクを 2.5 倍に増大、熱処理ギア採用——負荷下でも最大径の枝を確実に切削。
• 20 kg の安定化フライホイールが運動エネルギーを蓄え、負荷ピークを吸収し、太い枝でも回転数低下を防止。
• SmartFix テーパーカップリングブレードを正確に整列させ、極端な過負荷約 2000 Nm時にはスリップして軸と歯車を保護。
• ARPAL Total Protect 安全パッケージカルダンシャフトの摩擦クラッチが駆動系を過負荷から保護ホッパー形状によりブレードへの接触を物理的に不可能にホッパー縁に Quick Stop 緊急停止ハンドル伝動部は全面カバー、投入口に保護カーテン。
• ErgoBase 機能設計4 mm 鋼フランジと周囲補強リブを備えた強化ホッパー、プラグ&プレイ操作、屋外で長年使用しても錆びず「新品同様」を保つ高品質静電粉体塗装。
• オプション予備ブレードセットT5 カルダンシャフト標準T5 延長カルダンシャフトT-40 型トラクター用コンベヤに装着可能な単袋メッシュ袋用充填ホッパー受注生産。

技術仕様

• 型式ARPAL AM-120TR-KPRO シリーズ
• 駆動方式トラクター PTO
• 最低トラクター出力24 馬力推奨 50 馬力
• PTO 最高回転数540 rpm
• 最大枝径軟材 120 mm硬材 100 mm
• チップサイズ90〜180 mm
• 最大処理能力10 m³/h
• 作業ブレード6 枚ARPAL ExtraCut、AISI 5140 鋼
• ブレード最高回転数220 rpm
• 投入口寸法160 × 280 mm
• コンベヤ積込み高さ最大 3 m
• コンベヤ位置0°45°90°
• 装着軸径28 mm22 mm
• 寸法作業位置4132 × 1650 × 2030 mm
• 輸送寸法コンベヤ折りたたみ1600 × 850 × 2126 mm輸送重量462 kg
• 重量440 kg

ドキュメント

操作・保守マニュアルをダウンロード可能。設置、運転、保守の詳細手順を収録。安全な運転と最長寿命のため、正しい型式のカルダンシャフトを使用し、推奨 PTO 回転数を守ってください。

保証

機械本体は 3 年保証。機械の全使用期間にわたり充実した技術サポートを提供します。
