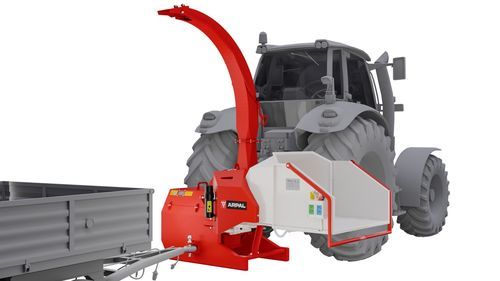

車載型ウッドチッパー AX MK-170TR Antistress

PTO油圧式

製品概要

ARPAL MK-170TR Antistress 円盤式ウッドシュレッダーMAX シリーズはトラクター装着式PTO 駆動で、インテリジェントな Antistress 自動送り装置を備えた——自ら考えるシュレッダーです。あらゆる樹種・含水率の直径 180 mm までの枝を処理し、高品質な木材チップに加工します。林業作業、自治体サービス、アグリビジネス、事業者向けに設計されています。本機は EU 安全指令に準拠し、ドイツ、デンマーク、英国、スイス、カナダなど各国のお客様にご愛用いただいています。

成果物は 5〜50 mm の均一な木材チップ産出の 90%粒度は投入材料による——多用途な資源固体燃料ボイラーやガス化炉の燃料、ブリケットや木炭の原料、土壌保護用のプレミアムマルチ、プロの燻製用チップになります。

主な特長

• Antistress 自動送り装置電子制御ユニットが切削ディスクの回転数を常時監視し、油圧送りを制御。回転数が 750 rpm を下回ると送りが停止し、短い逆転で枝をブレードから引き離します詰まりなし、手動での再投入不要回転数が回復すると送りが自動的に再開。作業者は枝を投入するだけ——機械の「頭脳」が残りを担います。トラクター運転者の視界内の表示灯が、回転数が作業範囲にあるかを示します。
• サービスモード約 8 稼働時間ごとに、システムが重要部品ブレードと送りローラーの点検を促し、稼働時間と切削時間を記録します。
• 自律油圧送り自前の 25 L 油圧システムと、送りローラーを駆動する 2 つの油圧モーター——トラクターの油圧に依存しないイタリア製部品、ベンチテスト済み。ホッパーに逆転・送りボタンと安全停止ハンドル。
• StormBlade 切削技術730 mm 切削ディスク、30 mm 鋼製、重量 92 kg——ディスク自体がフライホイールとして機能しトラクター負荷を軽減4 枚の一体型送風羽根が強い気流でチップを排出ディスクは溶接後にバランス調整。
• 6 枚の CircleCut 円形ブレード、41CrMo4 鋼製、60 HRC まで高周波焼入れし芯部は靭性を保持円形形状によりブレードを回転させて刃を新しくできます。
• 調整可能・精密研削の受け刃10 mm AISI 5140 鋼が枝をしっかり保持し、クリーンで均一な切削を実現——柳のような細く柔軟な材料でもブレード摩耗に応じてスロットで調整。
• 工具不要のブレード整備すべての整備箇所はクイックリリースロック付きの 1 つのボンネット下に——レンチ不要でブレードとディスクに即座にアクセス。
• 360° 回転排出シュート、デフレクターは工具不要で調整地上からの排出高さ最大 2,700 mmトラクターのリンケージでシュレッダーを持ち上げればさらに高く——トラックやトラクタートレーラーへ直接。
• トラクター + シュレッダー + トレーラーの一直線運用ベベルギアボックスがシュレッダーをトラクターに対し 90° に配置し、フレーム後部の一体型ヒッチにユニバーサルピンボールまたはアイカップリングを備え、機械の後ろにトレーラーを牽引可能。
• 頑丈な構造8 mm 鋼板フレームに補強リブ、10 mm 鋼製ディスクハウジング、管材で補強したホッパー外周、質量中心の吊り上げアイホッパーは輸送用に折りたたみ高品質静電粉体塗装。
• 2 つのクラッチ付きカルダンシャフトによる接続を推奨——摩擦式過負荷保護とワンウェイ式ディスク慣性からトラクター変速機を保護。カルダンシャフトは含まれませんARPAL で購入可能。
• オプション予備ブレードセットクラッチ付きカルダンシャフト。

技術仕様

• 型式ARPAL MK-170TR AntistressMAX シリーズ
• タイプ自動油圧送り付き円盤式ウッドシュレッダー
• 駆動方式トラクター PTO
• 最低トラクター出力50 馬力推奨 80 馬力
• PTO 最高回転数540 rpm
• 最大枝径180 mmあらゆる樹種・含水率
• チップサイズ5〜50 mm産出の 90%
• 作業ブレード6 枚CircleCut、41CrMo4 鋼、60 HRC
• 切削ディスクØ 730 mm、30 mm 鋼、92 kg
• ディスク最低回転数750 rpmAntistress しきい値
• 油圧システム自律、25 L
• 排出360° 回転シュート、排出高さ最大 2,700 mm
• 装着軸径28 mm2 軸 + トップリンクアイ
• 寸法作業位置3171 × 1519 × 2603 mm
• 寸法輸送、ホッパー折りたたみ2001 × 1171 × 2634 mm
• 重量688 kg

ドキュメント

操作・保守マニュアルをダウンロード可能。設置、運転、保守の詳細手順を収録。安全な運転と最長寿命のため、クラッチを正しく調整したカルダンシャフトを使用し、推奨 PTO 回転数を守ってください。

保証

シュレッダー全部品を 3 年保証——軸受、ボルト、塗装まで含みます。消耗品ブレード、ベルト、クラッチ摩擦パッドは除く。機械の全使用期間にわたり充実した技術サポートを提供します。
