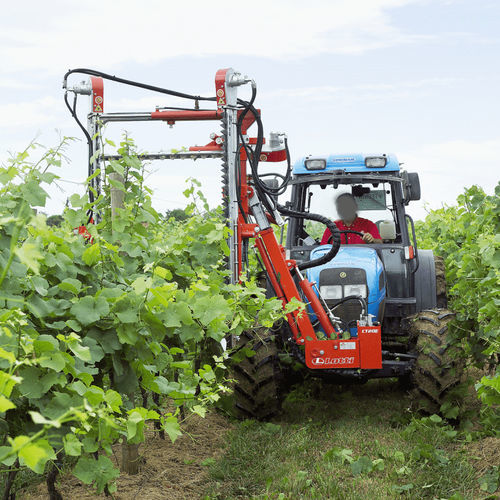

果樹園用剪定機 CT 20

ブドウ園用ブドウの若枝苗用

説明
CT 20 は、ブドウ園作業向けに設計された単柱式トリマーです。Lotti 互換の各種アタッチメントによる葉面管理に対応し、フロントのクイックカップリングブラケットでトラクターに取り付けます。使用後はスタンドに置いて保管でき、作業者のリスクを低減します。

主な特長
本機は垂直ストローク700 mmのラムを備え、正負両方向に調整可能で、列への出入りや中央位置への復帰を容易にします。ポストも正負に傾斜可能で、厳しい条件下でも作業が可能です。オプションのブリッジ形フレームを装着すると、同一列の両側および上部での作業が可能になります。必要最小油量は20 L/minの油圧供給です。

利用可能なモデル

• CT 20 N：トラクターのディストリビュータを使用して作動
• CT 20 H：油圧ディストリビュータ（ケーブルレバー操作）
• CT 20 E：電動油圧ディストリビュータ（ジョイスティック操作）

技術データ（表）
モデル | フレーム取付 | 重量 | 垂直ラム伸長 | コラム傾斜 | ポスト傾斜
CT 20 N | フロントブラケット取り付け | 161 kg | 70 cm | -20° / +50° | -3° / +60°
CT 20 H | フロントブラケット取り付け | 170 kg | 70 cm | -20° / +50° | -3° / +60°
CT 20 E | フロントブラケット取り付け | 175 kg | 70 cm | -20° / +50° | -3° / +60°

付属品

• 油圧タンク（CP）
• オイルクーラー（KMR）
• 油流分配弁（KVR）
• U字ブリッジフレーム（TP）
• 葉面管理用取り付け工具（例：スイーパー、シュート取り除き機、垂直シュート取り除き機、グリーンカットバー、ドライカットバー、プレ剪定ディスク）

技術仕様

• ブドウ園作業向け単柱式トリマー
• フロントブラケットによる前方取付け
• 垂直ラム：700 mm、正負調整可能
• ポスト傾斜：正負調整可能
• オプションのブリッジフレームで列の両側および上部作業が可能
• 最小油圧供給：20 L/min
• 油圧動作：垂直ラム、コラム傾斜、ポスト回転、トップ傾斜、工具駆動
• 制御バリエーション：CT 20 N – トラクターディストリビュータ；CT 20 H – 油圧ディストリビュータ（ケーブルレバー）；CT 20 E – 電動油圧ディストリビュータ（ジョイスティック）
• 重量：CT 20 N = 161 kg；CT 20 H = 170 kg；CT 20 E = 175 kg
• 垂直ラム伸長：70 cm
• コラム傾斜範囲：-20° / +50°
• ポスト傾斜範囲：-3° / +60°
