車載型トレーラー CPAI series

1軸農業

説明
シリーズ99のけん引用機具運搬台車は、汎用の三点リンクと油圧リフトを備え、通常トラクターの揚げ装置で使用される機具をけん引仕様に変換します。標準的な適合機具には、カルチベーター（cultivators）、サブソイラー（dissodatori）、プラウ（aratri）、振動式カルチベーターおよびハロー（erpici）が含まれます。プラウをけん引する場合、左側にアームを取り付けて車輪を後方に移動させ、プラウがトラクターの牽引バーの下でてこを作るのを防ぎます。

アクセサリーと構成

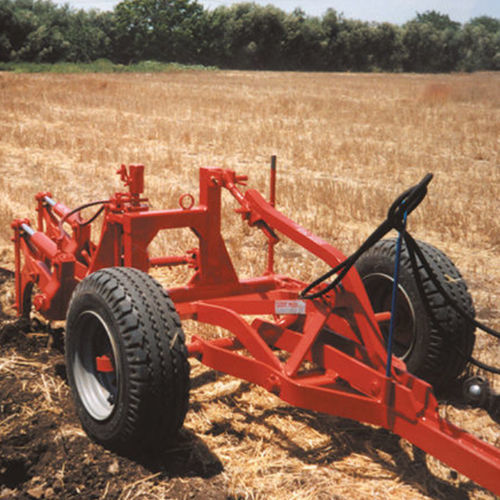

台車には、プラウを台車に取り付けるための「S」サポートや、車輪を後方に移動させるピボット式車輪用の延長アーム「B」を装着できます。これによりトラクターの重量配分を損なうことなくプラウの連結が可能です。写真は5幅のプラウや、2幅プラウを装着した台車（「S」サポートおよびピボット車輪用「B」アーム付き）を示しています。

用途
汎用三点リンク付き台車は、カルチベーター、ティラー、振動式カルチベーター、サブソイラーのけん引用に設計されています。ピボット車輪用延長アームによりプラウをけん引化することも可能です。台車は、トラクターが機具を持ち上げた際に牽引バー下への押しを抑え、重量バランスを保つよう設計されています。

利用可能なバリアント

• 型式 CPAIL - S99 ライト
  • 最大9/11幅のハイドロニューマチック式カルチベーター向けの軽量台車
  • カルチベーター最大 550 Kg
  • プラウ最大 500 Kg
  • タイヤ: 225/75-16
  • 台車重量: 300 Kg
• 型式 CPAIM - S99 ミディアム
  • 最大13幅のハイドロニューマチック式カルチベーター向けの中量台車
  • カルチベーター最大 750 Kg
  • 軽型サブソイラー最大 5 本
  • プラウ最大 850 Kg
  • タイヤ: 10.0/75-15.3
  • 台車重量: 500 Kg
• 型式 CPAIP - S99 ヘビー
  • 最大15幅のハイドロニューマチック式カルチベーター向けの重装台車
  • カルチベーター最大 1,000 Kg
  • 軽/重型サブソイラー最大 7 本
  • プラウ最大 1,050 Kg
  • タイヤ: 11.5/80-15.3
  • 台車重量: 600 Kg

追加の技術ノート
台車はSERIE 2000のプラウにも対応しており、それらをけん引仕様に変更できます。プラウを正しく連結するために、車輪を後方に移動させるピボット式車輪用延長アームが供給され、バランス特性を維持してトラクターの牽引バー下でのてこ作用を制限します。

特徴 / 技術仕様

• アタッチメント: 油圧リフト付き汎用三点リンク
• 用途: カルチベーター、ティラー、振動式カルチベーター、サブソイラー、プラウ
• アクセサリー: プラウ用サポート「S」；ピボット車輪用延長アーム「B」
• 主要モデル: CPAIL (ライト), CPAIM (ミディアム), CPAIP (ヘビー) - 全てシリーズ99
• カルチベーター容量: ライト 550 Kg から ヘビー 1,000 Kg
• プラウ容量: モデルにより 500 Kg から 1,050 Kg
• 対応幅（ハイドロニューマチック）: ライト 9/11 から ヘビー 15
• 参考タイヤ: 225/75-16; 10.0/75-15.3; 11.5/80-15.3
• 標準空車重量（概算）: 300 Kg (ライト), 500 Kg (ミディアム), 600 Kg (ヘビー)
