アーモンド殻剥き機 SELECTOR series

自動

概要
連続工業処理向けに設計されたコンパクトなアーモンド殻割りプラントです。SELECTORシリーズはコンパクトなセレクターと円筒式回転割殻機を組み合わせ、選別・破壊・搬送を行い、生産要件に応じて容量を調整できます。

利用可能なモデル / 処理能力

• SELECTOR 500 — 最大処理能力 500 Kg/h
• SELECTOR 750 — 最大処理能力 800 Kg/h
• SELECTOR 1000 — 最大処理能力 1100 Kg/h
• SELECTOR 1500 — 最大処理能力 1700 Kg/h
• 四筒回転割殻機（装置番号5） — 殻付きアーモンドで最大 2,000 Kg/h
• 回転割殻機は単筒（250–500 Kg/h）から最大8筒（最大 4,000 Kg/h）まで対応

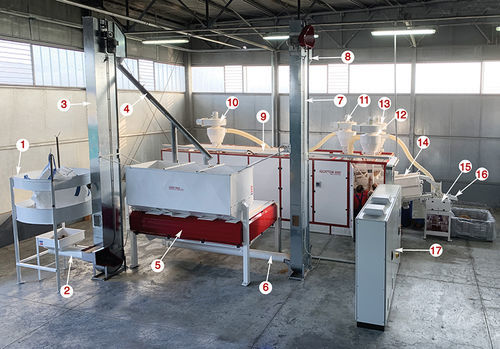

プラント構成部品（番号表示）

• 1 - Big Bagホルダー支持
• 2 - 小型ホッパーとスクリューコンベヤ
• 3 - エレベーター
• 4 - ホッパー充填パイプ
• 5 - 破殻装置
• 6 - 抽出用スクリューコンベヤ
• 7 - 殻剥き製品用エレベーター
• 8 - セレクター供給パイプ
• 9 - セレクター
• 10 - 追加の殻除去用サイクロン分離器
• 11 - 回収果実用サイクロン分離器
• 12 - 軽い殻の吸引用サイクロン（吸引ユニット）
• 13 - ふるいからの果実回収用サイクロン
• 14 - 第4段
• 15 - 果実選別用ふるい
• 16 - 果実排出口
• 17 - 電気パネル

セレクター / 処理の詳細
セレクターはコンパクトで、保守のため両側のすべての扉を開けることができます。処理中にサイズで素材を分離し、複数の出口を提供します：2種類の果実サイズ、再処理が必要な部分的に殻が残ったアーモンド、小さな果実や破砕果実、殻の微粒。完全に殻が取れていないアーモンドは再び割殻装置へ送られます。ふるいの上部にあるダクトは第4段からの果実を搬送し、稼働がフルでない場合はオペレーター操作のバルブで流れを第1段に戻すことができます。

円筒回転割殻機
円筒式システムはモジュール式で、単筒（250–500 Kg/h）、四筒（セレクター容量により800–2,000 Kg/h）、最大8筒（最大 4,000 Kg/h）に対応します。殻剥きされたアーモンドは下部ホッパーに蓄積され、定量スクリューが円筒に供給し、円筒は殻剥き製品を搬送スクリューへ排出します。機械はフランジ付きの4本の垂直支柱、レベリングスクリュー、ロック用穴で支持されます。

円筒の主な特長

• 外径: 600 mm
• 内側ローラー径: 300 mm
• 長さ: 1,200 mm
• 各円筒に5本の調整可能なバー；バーはローラーに対して近づけたり離したりして、製品を保護しつつ処理能力を最適化できます

技術的改良と保守
改良点としては、円筒径とローラー溝の最適化、果実を損なわずに生産性を高める特別なバー形状、電気パネルからローラーおよび給料スクリュー回転数を容易に変えられる電子/機械制御があります。大きな異物がある場合、円筒のグリッドは簡単に開閉または分解できます。信頼性と性能向上のため、油浴式ギアードモーター伝動の使用を推奨します。

主な利点

• 処理前にアーモンドを加湿する必要がない
• 選別後の乾燥が不要
• 殻の存在による運転上の問題がない
• 小さな枝片が処理サイクルに影響しない

特性 / 技術仕様

• 製品ファミリー: アーモンド殻割りプラント（SELECTORシリーズ）
• 利用可能なSELECTOR公称モデル: 500、750、1000、1500
• 代表的な生産レンジ: 標準プラントで500 Kg/h〜2,000 Kg/h；単筒 250–500 Kg/h；8筒で最大 4,000 Kg/h
• 主な機械構成部品: Big Bag支持、ホッパー、スクリューコンベヤ、エレベーター、破殻装置、セレクター、サイクロン分離器、吸引サイクロン、セレクターふるい、電気パネル
• 円筒寸法: 外径 Ø 600 mm、内側ローラー Ø 300 mm、長さ 1,200 mm
• 円筒構成: 各円筒5本の調整可能なバー
• 材料取扱: 円筒供給用定量スクリューと殻剥き製品用転送スクリュー
• 制御: 段階の速度制御用キーパッド/表示（第1、第3、第4段の回転数調整可能）
• 保守: 円筒グリッドは開閉/分解が容易；油浴式ギアードモーター推奨
