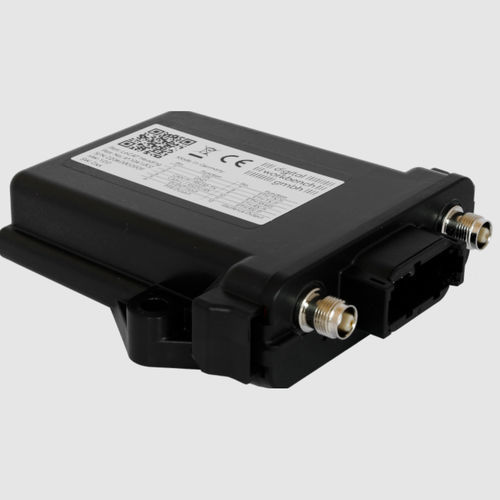

パッチアンテナGNSSモジュール LoCAT Heading

BeiDouGALILEOGPS

LoCAT Headingは、モバイルロボティクスやオフハイウェイアプリケーションなど、正確な位置と方向の決定を必要とするアプリケーションでの普遍的な使用のためのデュアルGNSS RTKマルチバンド受信機です。そのクラスで比類のない価格性能比を持ち、頑丈でコンパクトなデザインのおかげで過酷な条件でも使用できます。 LoCAT Headingを使用すると、開発段階から機械やデバイスのためのコンパクトなポジショニングモジュールに依存することができます。機械的に頑丈で防水・防塵のIP69Kハウジングは、最も困難なアプリケーションシナリオでも有害な環境影響からLoCATモジュールを保護します。 アンテナと受信機を分離することで、LoCATはアクセスや盗難から保護されるようにシステムにインストールできます。LoCAT Headingは、市場で入手可能なさまざまなアクティブRTKアンテナと簡単に組み合わせることができます。 標準化されたインターフェース（CAN、Ethernet、RS232）と一般的なプロトコル（NMEA 0183、RTCM、UBX、NMEA2000）の利用可能性により、全体のシステムでの開発と適応の努力が最小限に抑えられます。RTK補正データ（NTRIPクライアント/サーバー）を受信するための統合機能のおかげで、数ステップでセンチメートル精度の位置を計算できます。デバイスはIoT使用（MQTT）に備えており、この目的のために機械の既存のインターネット接続を利用します。 位置補正、Lバンド補正、デッドレコニングなどの機能を実現するために、LoCAT Headingは追加オプションで工場出荷時に要件に合わせて調整できます。 LoCAT Headingは、シングルペアEthernetでも利用可能です。詳細については、サポートチームにお問い合わせください。 - モバイルロボティクス - 農業機械 - 建設機械 - アイテム番号: 41.106.1.002 - 寸法: 130 x 120 x 36 mm - 環境条件: -30 °C — +85 °C - 電圧 (VIN): 9 — 36 VDC - 電流消費量 (動作時 / 待機時): 最大0.5 A / 100 µA - 接続: 1x Deutsch DTM12, 2x TNC incl. アンテナフィード - 保護クラス: IP69K - GNSSシステム: GPS/QZSS: L1 / L2, Galileo: E1 / E5, GLONASS: L1 / L2, Beidou: B1 / B2 - GNSS補正機能: SBAS L1, RTCM, RTK, Moving Base Line - GNSS更新レート: 最大20 Hz - GNSS精度: RTK: 1 cm + 1 ppm CEP, SBAS: 1 m CEP - GNSS起動時間: コールドスタート: 最大30秒, ウォームスタート: 2秒 - CAN: 1 x (高速 / FD, 最大1Mbit/s), 終端切替可能, RS232と切替可能 - イベント入力: 1 x (VIN許容まで) - ジオフェンス出力: 1 x (プッシュプル最大VIN, 最大0.5 A) - リカバリー入力: 工場出荷時設定にリセット - RS232: 1200 – 460800 ボー (調整可能), CANと切替可能 - Ethernet: 10 / 100 Mbit/s (標準構成インターフェース) - ウェイクアップ/スリープ: CAN, RS232 - ディスプレイ: 1 x ステータスLED (赤 / 緑 / 青) - 最小注文数量: 10ユニット | 価格はお問い合わせください - 納期: コンポーネントの可用性と在庫に応じて8〜10週間 - 含まれるコンポーネント: LoCATモジュール incl. Deutsch DTM12コネクタ; アンテナは別売り
