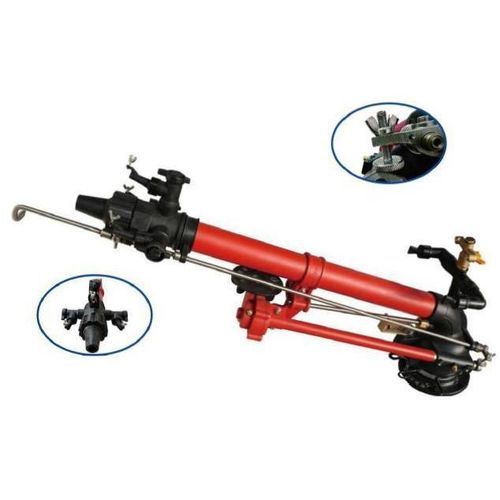

スプレーガン WSSS

自動プラスチック製金属製

製品名
散水ノズル Atomization King (WSSS/FSWSSS)

概要と適用範囲
内部型WSSS Atomization King散水ノズルは、農地灌漑および産業・鉱山現場での粉じん抑制用に設計されています。大・中型の巻取り式散水機に適合し、大型センターピボット灌漑システムの尾部ノズルとしても使用できます。主な用途は大規模灌漑プロジェクト、貯蔵物の散水と粉じん抑制、競技場の散水、発電所・港湾・埠頭・鉄道貨物操車場・石炭・コークス設備などでの粉じん対策です。PM2.5を含む浮遊粒子の抑制に有効です。

主な機能範囲
各種口径のノズルに対応し、流量は9.6 m³/h〜19 m³/h、動作圧は0.2 MPa〜0.7 MPa、有効噴射半径は22 m〜51 mで、土壌・地形・作物・環境要件に応じた適用が可能です。

俯仰角調整
特許取得済みの俯仰角調整機構（0°〜48°の範囲で自由に調整可能）。

• 0°: 風への抵抗性が高く、温室内の天井への噴霧を回避できます。
• 24°: NSOタービンスプレーガンと同等の機能。
• 48°: トウモロコシや果樹など高さのある作物の灌漑や、高い積み場での粉じん抑制に適します。二次ノズルはユニバーサルな可変機能を備え、さまざまな散布シーンに対応します。

スプレーガンの構造的特徴
本スプレーガンはタービン-ウォーム型で多数のノズルを備え、俯仰角は0°〜48°の範囲で自由に調整可能です。調整可能なスプリンクラーブレーカーは設定角度に合わせて調整されます。均一な回転、低圧損、滑らかで信頼性の高い動作を実現します。

スプレー本体および流量安定器は引抜き加工されたアルミニウム合金製で内面は滑らか、安定器羽根の直進性誤差が小さい構造です。材質は銅合金、アルミニウム合金、エンジニアリングプラスチック、ステンレス鋼などの耐食性材料を採用しています。

本体は扇形または全周回転で均一に回転可能です。調整可能なスプリンクラーブレーカーにより小さく均一な水滴を生成します。高い強度と安定した運転性能により、産業用粉じん抑制や農業用灌漑で広く使用されています。

注目の構成部品と特徴

• 弁付き銅製ノズル
• 高効率のダブルウイングカムによる微粒化
• 弁付き二次ノズル

仕様・技術データ

• 型式名: Atomization King (WSSS / FSWSSS系)
• 適用用途: 農地灌漑、巻取り式散水機、センターピボットの尾部ノズル、産業・鉱山現場での粉じん抑制、積み場、競技場の散水
• 流量範囲（各種ノズル口径）: 9.6 m³/h〜19 m³/h
• 動作圧範囲: 0.2 MPa〜0.7 MPa
• 噴射半径: 22 m〜51 m
• ノズル俯仰角: 0°〜48°調整可能
• 回転モード: 扇形または全周
• 材質: 銅合金、アルミニウム合金、エンジニアリングプラスチック、ステンレス鋼（耐食構造）
• 設計特徴: タービン-ウォーム型、多数ノズル、調整可能なスプリンクラーブレーカー、内面滑らかな流量安定器
• 主な利点: 均一な回転、低圧損、信頼性の高い動作、高強度、効果的な粉じん抑制（PM2.5低減）
