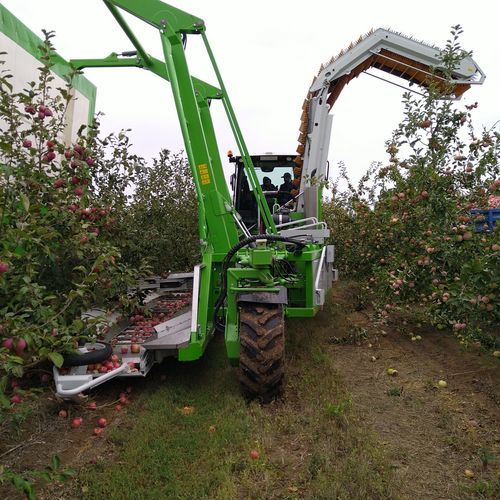

シェーク・アンド・キャッチ収穫機収穫機 OE4.4

果物用梅用柑橘類

概要
本機は、振動式シェイカーと収穫物の回収機構を一体化した、樹木横設置の連続作業型収穫機です。OE5はリンゴ・サワーチェリー向け、AH5はアーモンド・ピスタチオ向けに構成されています。シェイカーと傘状のガイドにより果実が地面に落ちるのを防ぎ、連続的な収穫を実現します。

操作と特徴
振動と回収機能は単一のサイドマシンに統合されています。電動油圧式の制御で、果実を樹から傘へ導き、シールを経て中央コンベヤへ送り、下流のコンベヤ、エレベータ、プレクリーニング工程を通じて隣列の並走コンテナ車へ移送します。シャーシは高い横方向サスペンションと傾斜補償を備え、起伏のある地形に対応します。全機能はキャビンから監視・操作が可能で、搬送中の収集形態変更は電動油圧式で約2分です。4 m仕様は道路走行認可が取得可能です。

適用作物

• リンゴ
• サワーチェリー
• スモモ
• 柑橘類
• アーモンド
• ピスタチオ
• 類似の樹上果実・木の実

圃場 / 果樹園要件
栽植間隔と樹体パラメータ：

• 列間隔（幹間）： > 5.0 m
• 樹間（幹間）： > 1.8 m
• 幹径：80 – 200 mm
• 幹の有効高さ（無枝部）： > 0.85 m
• 樹高： < 5 m
• 樹冠幅：3.2 – 5 m

技術データ

• エンジン：Deutz 4気筒 または Deutz 6気筒、Stage V オプション
• 出力：ディーゼル 55 kW / 75 hp ～ >130 hp
• 収穫方式：連続動作の "Shake & Catch"（自動バイブレーター制御）
• 機械システム：単一機システム、自走式果実収穫機、3輪シャーシ（3輪駆動／3輪操舵）
• シャーシ：油圧式全輪駆動（ハイドロスタティック）、リア差動ロック、全輪操舵、高さ調整、最大12%の斜面補償
• 斜面制限：収穫時上り下り 15%／輪郭線 12%、輸送時上り下り 20%／輪郭線 15%
• 油圧駆動：ハイドロスタティック、2段（果樹園／道路）
• 燃料タンク容量：200 L
• 搬出方法：コンベヤ→エレベータ→プレクリーニング→隣列の並走コンテナ車へ移送
• 収穫能力：最適条件で最大 8 本/分
• コンベヤ容量：最大 25 t/h（リンゴ）
• 操作：キャビンからの一人運転、電動油圧制御、デジタル表示
• 搭載電圧：12 V
• 道路運搬：4 m仕様は道路適合（DEKRA / TÜV 試験）／作業車として20 km/hまで認可、輸送時はキャビン反転可
• 走行速度：前進 0–10 km/h（圃場）／0–20 km/h（道路）、後退 0–6 km/h（無段階）
• 寸法（輸送 / 作業）：長さ 9,700 mm、幅 3,000 mm / 10,200 mm、高さ（4.5 m仕様）4,000 mm / 4,500 mm
• 質量：約 9 t（装備により変動）

仕様

• モデル：OE4 / OE5 / AH5
• 樹上果実・木の実の側方連続収穫に対応
• 電動油圧制御と自動バイブレーター管理
• 隣列並走収集車への移送システム
• 道路適合版と単独操作者によるキャビン制御
