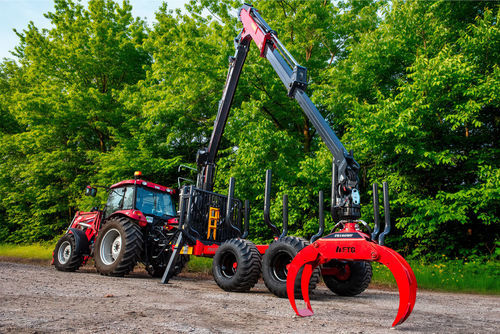

トレーラー上木材積込機 FB84DT

トラクター設置式ナックルブーム

FB84DTクレーンは、FBシリーズで最大かつ最も強力な林業用クレーンであり、高い持ち上げ能力、最適化された動作経路、最大8.4メートルのリーチを備えており、林業作業において機敏で生産的なローダーです。その構造は、重工業用のプロフェッショナルクレーンに基づいており、林業作業における並外れた耐久性と信頼性を保証し、メンテナンスコストを最小限に抑えます。FB84DTのような林業用クレーンは通常、木材トレーラーと一緒に使用されますが、3点アタッチメントを使用してトラクターに取り付けたり、木材チッパーやスプリッターと一緒に使用することもでき、材料を安全かつ効率的に処理する方法を提供します。すべてのKällefallクレーンはウインチの取り付けに対応しており、作業範囲を拡大し、単一の丸太の収集を容易にします。

標準装備

• 4トンのロータリ（CR400）、FB190WFグラップル（グリップ面積0.19 m²、開口幅1200 mm）、および動作経路を改善するためのリンクシステムを装備。
• 内部に配置されたシリンダーを備えたダブルテレスコピックアームで機能性を向上。
• 16 kNmの旋回トルクと360°の旋回角度を持つ4シリンダー旋回モーター。
• ロータリとクレーンコラムの両方に油圧ホースを接続。
• 標準として保留ブレーキ付きのロータリリンクを供給。
• バルブブロックCRV80/8A（2レバー/3コーディネート）。
• すべてのボルト、アクスルピン、およびシリンダーホースは安全に保護されています。

制御システム

• 標準の機械式2レバー/3コーディネートバルブ。
• オプションのアップグレード：ON/OFF、軽量、電動油圧、または無線制御システム。

推奨オイルフロー

• 最適な操作のために40 – 60 l/min。

互換性

• トレーラーFB90D、トレーラーFB100、トレーラーFB100-2WD、トレーラーFB120D、および3点アタッチメントフレームに適しています。

アクセサリー（オプション）

• リフティングシリンダー用保護プレート
• クレーンブームまたはコラム用LED作業灯
• チェーンソーホルダー
• ブラッシュグラップルFB190S（0.19 m²）、グラップルFB210（0.21 m²）、ブラッシュグラップルFB210S（0.21 m²）、グラップルFB260（0.26 m²）
• グラップルバケットKG180（0.11 m³）、グラップルバケットFB120V（120 l）、グラップル用バケット
• フランジ付き4tロータリ、ダブルブレーキ付きロータリリンク
• リフティングシリンダー用シャットオフバルブ
• 供給圧力マノメーター
• リモートコントロール付きウインチ1410KPL
• 3点アタッチメントフレーム
• 独立した油圧システム（トレーラーまたは3点バージョン）
• バルブブロックカバー、バルブの代替品

技術仕様

• リーチ：8.4 m
• テレスコピックブーム：2.98 m
• リフティングトルク（総）：69 kNm
• リフティングトルク（正味）：42 kNm
• 4 mでのリフティング容量（グラップルとロータリなし）：980 kg
• 最大リーチでのリフティング容量（正味）：510 kg
• 旋回トルク：16 kNm
• 旋回角度：360°
• 重量（グラップル、ロータリ、リンク付き）：1215 kg
• 推奨ポンプ容量：40 – 60 l/min
• 作業圧力：190 bar
• 旋回シリンダー：4個
• リンクシステム：はい
• ロータリ：CR400
• ロータリリンク：保留ブレーキ付き
• ロータリへの油圧ホースの接続：はい
• クレーンコラムへの油圧ホースの接続：はい
• グラップル：FB190WF（0.19 m²）
• バルブブロック：CRV80/8A（2レバー/3コーディネート）
