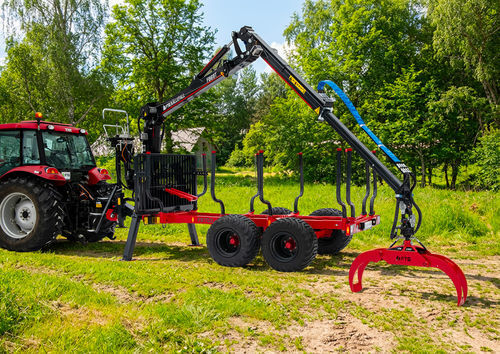

2軸トレーラー FB70D

山林7トン油圧ブレーキ付き

Overview FB70D トレーラーはダブルビームフレーム、ボギーアクスル、安定した保護ゲートを備えています。ストレートドローバーに回転式ヒッチアイ Ø50 mm を装備し、ドローバー操舵は油圧シリンダー1本で行います。ブロックバルブ付きのA型テレスコピック支持脚により安定した支持が可能です。フレームは延長可能で、LED リヤライトを内蔵しています。テンションベルト用の連結点、横積み用の後部ステークホルダー2基、標準で4対（合計8本）のステークが装備されています。標準ホイールは 400/60‑15.5、溝付きプロファイルおよびバルブ保護付きです。積載能力は7,000 kg、許容総重量は9,000 kg、積載面積は1.9 m²です。FB70 は走行半径5.1 m〜6.9 m のクレーンと組み合わせ可能なコンパクトな林業用トレーラーです。ドローバーはストレートまたは上向きに設定可能で、油圧ドローバー操舵により操作性が向上し、ボギーのスイングアクスル設計は長寿命を実現します。

Highlights

• 最大許容総重量 9,000 kg の林業用トレーラー
• 最大6.9 m のクレーン対応
• 最大積載長 4.4 m（延長可能）

Cranes for trailer FB70D
Crane FB51L
Crane FB53T
Crane FB63T
Crane FB63TS
Crane FB69T

Standard equipment (key items)

• ドローバー：ストレート
• ドローバー操舵：油圧シリンダー1本
• 回転式ヒッチアイ：Ø50 mm
• 油圧支持脚：A型テレスコピック（ブロックバルブ付）
• フレーム延長：LED リヤライト内蔵
• 吊具用ループ / テンションベルト用アンカーポイント
• ステーク落下防止固定
• 1 m 木材用ステークホルダー
• ステーク対数 / ステーク数：4対 / 8本（標準）
• ホイール：400/60‑15.5 AW（バルブ保護）

Options / Accessories (selected)

• 代替ホイール：400/60‑15.5 SG（トラクションプロファイル）、480/45‑17 SG、500/50‑17 SG
• 独立油圧システム：PTO用クイックカップリング付きポンプ（メス）またはドローバー取付用シャフト付ポンプ（オス）
• ブレーキオプション：2輪油圧、4輪油圧、2輪空気、4輪空気、2輪オーバーランブレーキ
• ドローバー仕様：上向き / 下向き
• フランジ固定式固定ヒッチアイ Ø40 mm
• ナンバープレート照明保護バー、追加のステーク対、ステーク延長、最前対ステークのゲート連結
• 合板床張り、カバー付き工具箱、パーキングレッグ（高さ調整式あり）
• テレスコピック支持脚用保護プレート、はしごまたはシート付き作業者プラットフォーム、燃料タンクホルダーとタンク、グラップルホルダー
• 2WD 油圧ホイールドライブ（Black Bruin B240 ハブモーター）と専用油供給
• 低木搬送用インサートプレート

技術仕様

• 最大許容総重量：9,000 kg（*ブレーキシステムにより異なる）
• 積載能力：7,000 kg
• 重量（標準装備）：1,870 kg
• 積載面積：1.9 m²
• 積載長：4.4 m（フレーム延長で伸長可）
• ダブルビームフレーム：140 x 70 mm
• ドローバー：ストレート（上向き / 下向きオプションあり）
• ドローバー操舵：油圧シリンダー1本
• 回転式ヒッチアイ：Ø50 mm
• 油圧支持脚：A型テレスコピック（ブロックバルブ付）
• フレーム延長：LED リヤライト内蔵
• 吊具ループ / テンションベルト用アンカーポイント
• ステーク落下防止固定
• 1 m 木材用ステークホルダー
• ステーク対数 / ステーク数：4対 / 8本（標準）
• ホイール（標準）：400/60‑15.5 AW（トラクションプロファイルのオプションあり）
• クレーン対応：最大6.9 m のリーチ
