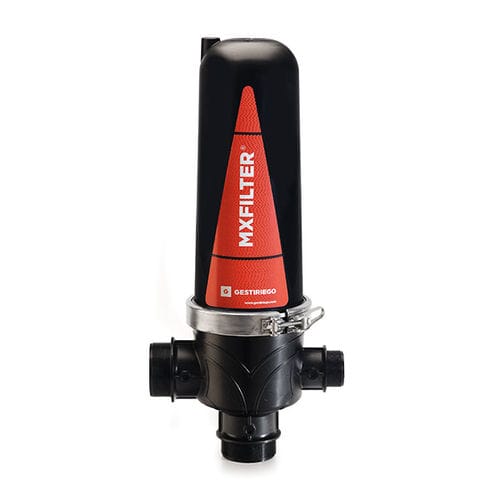

ディスク式灌漑フィルター MXFILTER

メッシュプラスチック製自動

概要

MXFILTERは灌漑用途向けに設計された手動リングフィルター（プラスチック製）で、農業従事者や設置業者に対して柔軟な設置・取り扱いを提供します。ベース部は複数の接続組み合わせに対応でき、単体またはフィルターバンクでの使用が可能です。手動清掃に対応し、自動逆洗方式とも互換性があります。

材料と用途

農業用の薬剤や肥料に耐性のある材料で製造されています。大きなろ過面積と低圧力損失が特長で、粒子保持性と安定した水力特性が求められる灌漑システムに適しています。

手動リングフィルターの特長

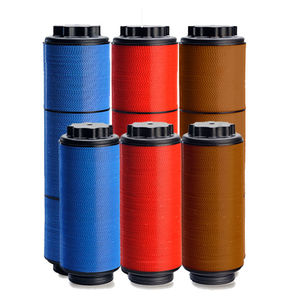

MXFILTERのリングは高品質プラスチック製の両面構造です。一方はS字状の入口チャネル、他方は同心円状の出口溝を持ち、リングの形状と配向により広いろ過ネットワークと有効ろ過面積が形成されます。

利点

• 大きなろ過面積
• 低い圧力損失
• リングの簡単かつ迅速な清掃
• 高い流量
• 均一なろ過性能
• 高い粒子保持能力
• 線形で安定したろ過度
• 幅広いろ過メッシュの選択肢

優位点

• ディスク式ろ過により効果的な清掃が可能
• 耐久性のあるプラスチック製
• 灌漑システムでの水・エネルギーの節約
• 蓋に1/2"補助口を装備（エア抜き弁または排水弁取り付け可）
• 圧力・温度変動に耐える高強度クランプシステム
• 設置・取り扱い・保守が容易
• 3出力システムにより多様な接続が可能で部品点数を削減

動作

汚れた水はリングのS字形入口チャネルに入り、隣接する出口チャネルへ移動します。粒子は入口チャネルの同心円溝に保持され、浄化された水はフィルター要素を通って灌漑系に送られます。

仕様表（代表例）
サイズ | 接続 | 最大流量 | 箱数 | コード | コード
2"（ショート） | 2"ネジ / 2" Rosca | 20 | 35 | 1200 | 461746
ショート | 2"ネジ | 20 | FC3 | 451376 | 451377
ロング | 2"ネジ | 25 | FL3 | 451378 | 451379
3" | 2" Victaulic | 25 | FL2 | 458362 | 458363

技術仕様

• モデル/シリーズ: MXFILTER
• 本体/リング: 高品質プラスチック
• リング設計: S字入口チャネルと同心円出口溝を持つ両面リング
• ろ過面積: リング形状により大きな有効ろ過面積
• 清掃: 手動、かつ自動逆洗に対応
• 耐性: 農業用薬剤と肥料に対する耐性材料
• 水理特性: 低い圧力損失、流量増加
• 接続: 3出力システムにより複数の接続組み合わせが可能（例: 2" Rosca、2" Thread、2" Victaulic）
• 補助: 蓋に1/2"補助口（エア抜きまたは排水用）
• 固定: 圧力・温度変動に耐える高強度クランプ
• 対応メッシュ/ろ過度: 例 120 mesh、150 mesh
