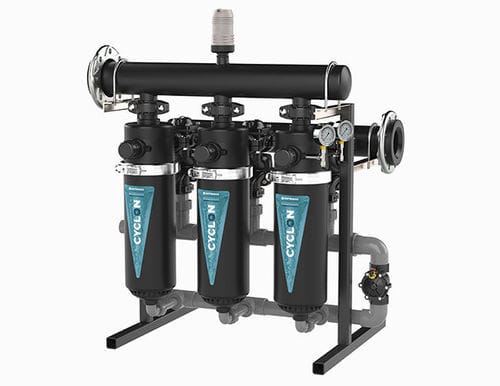

水フィルター CYCLON

油圧式汎用

概要
リング分離機能と逆流型の油圧アーキテクチャを備えた自動リング分離フィルターで、無機固形物（砂、重いシルト）負荷の高い水のろ過効率を向上させるよう設計されています。

技術的詳細と動作
CYCLONシリーズは、逆流構成により砂や重いシルトの重力及び遠心沈降を促進し、ろ過材に到達する前にこれらの粒子を除去することで流体力学を最適化します。再生時には、機械的なリング分離と逆流式のバックウォッシュ、独立した自動パージを組み合わせ、早期の目詰まりとメンテナンスを低減します。

主な特徴

• 砂の沈降を促進する逆流型の油圧アーキテクチャ。
• リング分離と螺旋状排出システムを組み合わせた自動バックウォッシュ。
• 堆積物除去のための独立した自動パージ。
• 無機固形物含有量の高い水に対する高い効率。
• 複数の流量および配管径に適応可能なモジュラー設計。

モデルと技術データ
シリーズ | モデル | 吸排コレクター (mm) | ドレーン (mm) | 最大流量 m³/h | ろ過面積 cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

水質別推奨流量
シリーズ | モデル | 最大流量 | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

特徴 / 技術仕様

• シリーズ：CYCLON（逆流型油圧アーキテクチャ）。
• リング分離システムと逆流式バックウォッシュおよび独立した自動パージの組合せ。
• 無機固形物（砂、重いシルト）負荷の高い水に適合。
• 2"および3"の異なる流量と径に適応可能なモジュラー設計。
• 利用可能モデル：2、3、4、5（2"および3"仕様）、モデルにより最大流量40～150 m³/h。
• ろ過面積は表に記載（3.190～7.975 cm²）。
