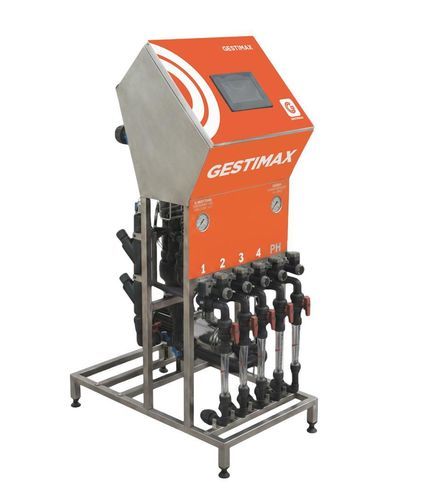

自動肥料注入器 GESTIMAX

ベンチュリ制御機付正確な投与式

簡潔な説明
モジュール式で拡張可能なアーキテクチャを持つ業務用施肥ユニット。ベンチュリ注入と正確な栄養素、pH、導電率(EC)の制御を備えます。

詳細説明
GESTIMAXは灌漑と植物栄養の統合管理のためのコンパクトなソリューションです。AISI 304ステンレス構造に統合コントローラーと5インチカラータッチスクリーンを備え、ローカルおよびリモート操作が可能です。肥料およびpH/EC調整剤は吸引系に可動部のないベンチュリ技術で注入されるため、故障やメンテナンスを低減します。円筒状の混合ブロックにより、主配管への注入前に栄養液を均一に混合します。

ハイライト

• AISI 304ステンレス製のコンパクト設計。
• ラインあたり最大500 l/hの注入能力、1000 l/hまで拡張可能。
• 統合コントローラー GXF-5 S16。
• 5インチカラータッチスクリーン。
• ルーターGW600によるPCソフトとモバイルアプリでの遠隔制御。

一般仕様
装置はGXF-5 S16制御ユニットと5インチカラータッチスクリーンを装備し、操作を容易にします。ラインあたりの注入能力は最大500 l/h（1000 l/hまで拡張可能）です。シャーシはAISI 304ステンレスの支持構造を持ち、pHと導電率(EC)の制御を備えた施肥用途向けに設計されています。

主な技術データ
電源電圧: 380–400 V + N – 50 Hz
総電力: 3 kW
総消費電流: 6 A
注入ライン数: 3 / 4 / 5
構造タイプ: AISI 304ステンレス
寸法 (L × W × H): 505 × 800 × 1345 mm
正味 / 総重量: 62.4 / 63.7 / 65.0 kg
吸引システム: PVC円筒ブロック＋ベンチュリ DN25
注入用電磁弁: FIP 10 mm
混合室: PVC DN 140 mm
入口接続: DN 40 mm
出口接続: DN 40 mm
注入ライン: DN 25 mm
設定可能デジタル出力: 16（120まで拡張可）
制御盤: EC + pH読み取りおよび7薬剤＋pHの制御
プローブ集管径: DN 40 mm

ポンプと保護
肥料ポンプ制御: 手動 / 自動セレクタ
肥料ポンプ: 50 Hz · 1.85 kW
最大使用圧力: 4.0 bar
圧力トランスデューサ: 4/20 mA – 0/10 bar

技術仕様

• コントローラーモデル: GXF-5 S16
• タッチスクリーン: 5" カラー
• ラインあたり注入: 最大500 l/h（1000 l/hまで拡張可）
• 構造: AISI 304ステンレス
• 寸法: 505 × 800 × 1345 mm
• 重量: 62.4 / 63.7 / 65.0 kg（正味 / 総重量）
• 流体接続: 入口 DN40、出口 DN40、注入ライン DN25
• 吸引システム: PVC円筒ブロック＋ベンチュリ DN25
• 混合システム: PVC混合室 DN 140 mm
• デジタル出力: 16（120まで拡張可）
• pHおよびEC制御: EC + pH読み取りおよび最大7肥料＋pHの制御
• 肥料ポンプ: 50 Hz · 1.85 kW；最大圧力 4.0 bar
• 圧力トランスデューサ: 4/20 mA – 0/10 bar
