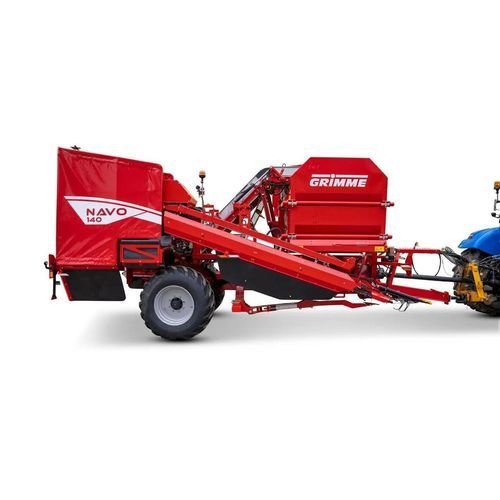

ニンジン用収穫機 NAVO 140

ハツカダイコン用テンサイにんにく用

概要
NAVO 140 は小規模〜中規模農場向けに設計された単列のトップリフター（根菜収穫機）です。ASA-LIFT の専門性と GRIMME のシリーズ生産を組み合わせ、434 インチのピックアップベルト、細かなファン（葉）用エレベーター、7 m³ のバンカーをコンパクトなトレーラフレームに収めています。ModuChange により、トップリフターベルトとソー（スハー）吸い取りアタッチメント間の素早い切替が可能で、ニンジン、ニンニク、セルリアック、ビート、パースニップ、ルートパセリ等に対応します。カッター（クルター）は根の下の土を緩め、回転する円錐形ピックアップローラーが葉を持ち上げ、ルートクリーナーが付着土を除去してから細ファンエレベーターへ送られ、バンカーへ投入されます。

製品概要

• 単列・トレーラ式
• バンカー容量：7 m³
• ピックアップベルト長：434 インチ
• 付着土・不純物除去用の細ファンエレベーター
• トップリフターベルトとソー吸い取りアタッチメント間の ModuChange クイックチェンジ
• 対応作物：ニンジン、ニンニク、セルリアック、ビート、パースニップ、ルートパセリ

標準装備

• 油圧式ジャックスタンド
• ドライブシャフト 1 3/8"、6溝
• トラクターへの制御回線付きロードセンシングキット
• オイルクーラー
• キャビン操作可能な自動深度・横方向ガイダンス（目標値調整機能付き）
• 円錐ピックアップローラーの過負荷保護
• 右曲げのソーアームとオフセット装着のソーブレード
• ソーブレード保護の機械式石保護（破断ピン）
• ピックアップベルト（434 インチ）
• 油圧可変レバーアームによるトップリフターベルトの機械的取付
• キャビンからのルートクリーナー速度調整
• クランプスライドバーによる手動高さ調整（固定ねじ付き）
• クランプ力調整やベルト交換を容易にするトップリフターローラーのクイックリリース機構
• 吸入口から切断された葉を導くガイドプレート
• キャビンからの切断ユニット速度調整および反転機能
• 横持ちコンベア幅 630 mm、ピッチ 28 mm、ゴム被覆、ドロップフラップ付
• キャビンからの横コンベアおよび細ファンエレベーター速度調整
• バンカー充填エレベーター幅 630 mm（Start-Stop 機能付）
• セルフセンタリング付き油圧アクスルステアリング（畑での使用に限る）
• 最大搬送速度 40 km/h
• タイヤ：600/55 R26.5
• 照明、警告灯、ISOBUS 基本装備
• TurboClean

主要諸元（抜粋）
寸法：長さ：7811 mm
幅：2960 mm
高さ：3600 mm
トラクター連結：低い位置の連結：x

操作と特長

• トップリフター：回転する円錐形ピックアップローラーが葉を持ち上げて回収
• 根洗浄：ルートクリーナーが付着土を除去し、細ファンエレベーターへ送る
• 切断ユニット：作物の上部を基部で切断し、機体後方へ排出
• ModuChange クイックチェンジ：トップリフターからふるい式収穫機への切替を約 30 分で実行
• メンテナンス：クイックリリースでメンテナンスやクランプローラー交換が容易；トップリフターローラーは無給脂ベアリングとゴムスプリング要素
• 操作：GRIMME Digital Interface (GDI) による直感的な ISOBUS 操作、多数の機能をトラクタージョイスティックに割当可能

仕様

• バンカー容量：7 m³
• ピックアップベルト長：434 インチ
• 横コンベア幅：630 mm；ピッチ 28 mm；ゴム被覆；ドロップフラップ付
• 細ファンエレベーター幅：630 mm
• バンカー充填エレベーター幅：630 mm
• 切断ユニット、横コンベア、細ファンエレベーター、バンカー充填エレベーターの速度をキャビンから調整可能
• セルフセンタリング付き油圧アクスルステアリング
• 搬送速度：最大 40 km/h
• タイヤ：600/55 R26.5（左右）
• ピックアップ及び切断ユニットの標準的な過負荷・石保護
• 寸法 L / W / H：7811 mm / 2960 mm / 3600 mm
• 小〜中規模農場向けに設計；複数の根菜類に対応する柔軟な運用
