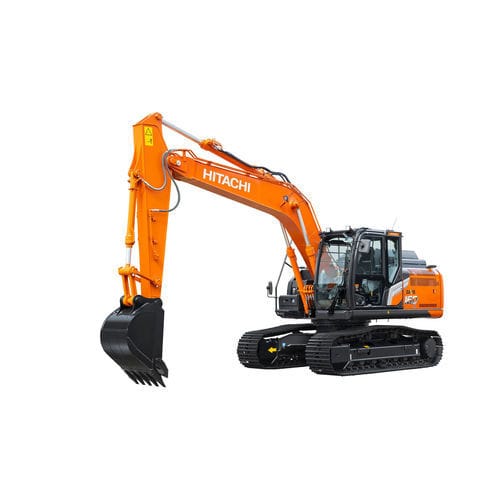

クローラー式掘削機 ZX160-7

油圧式

概要
ZX160-7 中型油圧ショベルは、操作性と安全性を高めた最新のキャブを備えています。日本で設計・試験され、耐久性、燃費効率、用途の幅広さを両立させた機種です。

主なデータ
定格出力（エンジン）：101.3 kW（ISO 14396）
運転質量：17,700 – 19,000 kg
バケット容量（ISO heaped）：0.52 – 0.82 m³
対応地域：ヨーロッパ

利点

• 従来機比で最大6％の燃料消費削減により、運用コストを低減。
• HIOS IV 油圧システムによる高効率で安定した作業サイクルを実現。
• 単体ブームまたは2ピースブームの選択で現場に応じた柔軟な運用が可能。
• 統合コンソール、シートサスペンション、低騒音・低振動により、作業者の快適性が向上。

アタッチメント

• 耐久性のある油圧ブレーカー、バケット、消耗工具はZX160-7に適合し稼働率を最大化。
• 用途に合わせた各種Hitachiバケット、オプションでクイックカプラー対応。
• 保守が容易で長寿命のブレーカーおよび消耗部品。
• アタッチメントへの精密な適合設計で安全かつ迅速な交換が可能。

エンジンと油圧系
エンジン型式：Yanmar 4TN107
エンジン型式概要：水冷4サイクル、コモンレール直接噴射
過給方式：ターボ＋インタークーラー、冷却EGR
アフタートリートメント：DOC + CSF + SCR
気筒数：4
定格出力（ISO 14396）：101.3 kW / 1,900 min-1
最大トルク：602 Nm / 1,500 min-1
主ポンプ：可変排気量軸流ピストンポンプ ×2（最大油量 2 x 190 L/min）
パイロットポンプ：ギアポンプ ×1（最大 31.9 L/min）

バケットおよびアームの掘削力
バケット掘削力（ISO 6015）：112 kN
アーム引抜力（ISO 6015）：91 kN

運転質量と接地圧
シュータイプ：トリプルグルーサー
シュー幅：500 – 800 mm
アーム長：2.58 m
モノブロック重量：17,700 – 19,800 kg（接地圧 33 – 43 kPa）
2ピースブーム重量：18,200 – 19,000 kg（接地圧 34 – 53 kPa）

作業範囲
アーム長：2.58 m
最大掘削到達距離：8,870 mm
最大掘削深さ：5,980 mm
最大排土高さ：6,170 mm

寸法
下部走行長：3,920 mm
下部走行幅：2,500 mm
上部旋回体全幅：2,480 mm
キャブ全高：2,500 mm
全幅：2,520 mm

仕様（概要）
定格出力（エンジン）：101.3 kW（ISO 14396）
運転質量：17,700 – 19,000 kg
バケット容量（ISO heaped）：0.52 – 0.82 m³
最大掘削深さ：5,980 mm

技術仕様

• エンジン型式：Yanmar 4TN107
• エンジンタイプ：水冷4サイクル、コモンレール直接噴射
• 過給方式：ターボ＋インタークーラー、冷却EGR
• アフタートリートメント：DOC + CSF + SCR
• 気筒数：4
• 定格出力（ISO 14396）：101.3 kW / 1,900 min-1
• 最大トルク：602 Nm / 1,500 min-1
• 主ポンプ：可変排気量軸流ピストンポンプ ×2（2 x 190 L/min）
• パイロットポンプ：ギアポンプ ×1（31.9 L/min）
• バケット掘削力（ISO 6015）：112 kN
• アーム引抜力（ISO 6015）：91 kN
• シュータイプ：トリプルグルーサー
• シュー幅：500 – 800 mm
• アーム長：2.58 m
• モノブロック重量：17,700 – 19,800 kg
• モノブロック接地圧：33 – 43 kPa
• 2ピースブーム重量：18,200 – 19,000 kg
• 2ピースブーム接地圧：34 – 53 kPa
• 最大掘削到達距離：8,870 mm
• 最大掘削深さ：5,980 mm
• 最大排土高さ：6,170 mm
• 下部走行長：3,920 mm
• 下部走行幅：2,500 mm
• 上部旋回体全幅：2,480 mm
• キャブ全高：2,500 mm
• 全幅：2,520 mm
• バケット容量（ISO heaped）：0.52 – 0.82 m³
