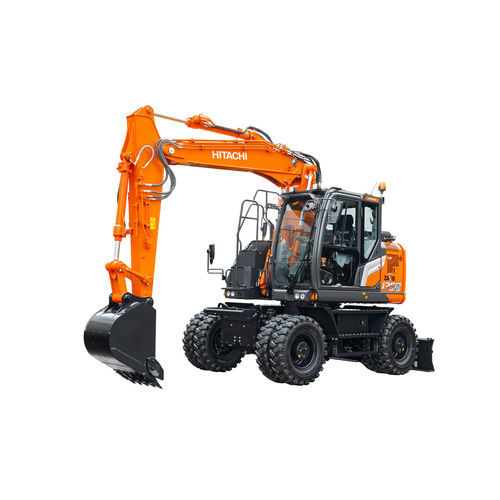

油圧式掘削機 ZX135W-7

コンパクト

概要
ZX135W-7 ホイール式油圧ショベルは、狭い作業現場や都市部の作業に適した高い汎用性を提供します。ZX155W-7 をベースに同等のエンジンアーキテクチャを採用し、コンパクトながら十分な出力を発揮します。各種アタッチメント対応とオペレータ快適性を重視して設計され、Stage V 規制に適合した低排出運転を実現します。

主なモデル特長

• エンジン定格出力（ISO 14396 / ISO 9249）：105 kW / 100 kW
• 運転質量：14,500–15,900 kg
• バックホウバケット ISO heaped：0.19–0.66 m3
• 供給地域：ヨーロッパ

導入メリット

• HIOS V 油圧システムにより効率と前進速度を向上させ、燃料消費を低減します。
• 新しい ECO ゲージによりオペレータが燃費管理を行えます。
• アタッチメントサポートにより多用途運用が可能です。
• キャブは長時間作業での快適性、視界、疲労低減を考慮して設計されています。

アタッチメント

• 耐久性のあるバケットや消耗部品（GET）は生産性と稼働率を最大化します。
• 多用途に対応する Hitachi 製アタッチメントのラインナップ。
• GET はアタッチメントに正確にフィットし、安全かつ迅速に取り付け・交換できます。

エンジン & 油圧システム（抜粋）
エンジン型式：DEUTZ TCD4.1L4
エンジン形式：水冷4サイクル、コモンレール直噴
過給方式：ウェイストゲート付ターボ、インタークーラー、冷却EGR
後処理：DOC + DPF + SCR システム
気筒数：4
定格出力（ISO 14396）：105 kW / 2,000 min-1
最大トルク：550 Nm / 1,600 min-1
主ポンプ：可変容量軸流ピストンポンプ×2（最大流量 2 x 117 L/min）
パイロットポンプ：ギアポンプ×1（最大流量 23.4 L/min）

バケット・アーム掘削力
バケット掘削力（ISO）：94 kN
アーム押し力（ISO）：66 kN

作業範囲
アーム長さ：1.96–2.26 m
最大掘削到達距離：8140–8460 mm
最大掘削深さ：4580–4900 mm
最大排土高さ：6930–7240 mm

寸法
上部構体全幅：2480 mm
キャブ全高：3150 mm
タイヤ全幅：2490 mm
全幅：2470–3380 mm

製品概要
ZX135W-7 は燃料効率の高いシステムと Stage V 適合により収益性を向上させ、運用コストを低減します。コンパクトな設計、高い安定性、アタッチメント対応により都市建設、インフラ、土木工事での活用に適しています。

技術仕様

• エンジン型式：DEUTZ TCD4.1L4
• エンジン形式：水冷4サイクル、コモンレール直噴
• 過給方式：ウェイストゲート付ターボ、インタークーラー、冷却EGR
• 後処理：DOC + DPF + SCR
• 気筒数：4
• 定格出力（ISO 14396）：105 kW @ 2,000 min-1
• 最大トルク：550 Nm @ 1,600 min-1
• 主ポンプ：可変容量軸流ピストンポンプ×2（2 x 117 L/min）
• パイロットポンプ：ギアポンプ×1（23.4 L/min）
• 運転質量：14,500–15,900 kg
• バックホウバケット ISO heaped：0.19–0.66 m3
• バケット掘削力（ISO）：94 kN
• アーム押し力（ISO）：66 kN
• アーム長さ：1.96–2.26 m
• 最大掘削到達距離：8140–8460 mm
• 最大掘削深さ：4580–4900 mm
• 最大排土高さ：6930–7240 mm
• 上部構体全幅：2480 mm
• キャブ全高：3150 mm
• タイヤ全幅：2490 mm
• 全幅：2470–3380 mm
