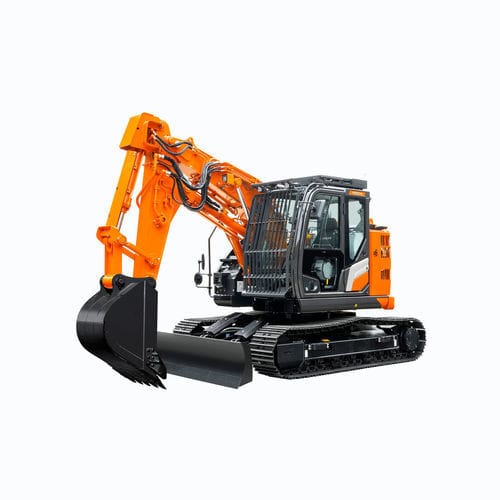

油圧式掘削機 ZX135US-7 SRF

コンパクト

概要
本ショートラジアスのコンパクト油圧ショベルは、後方振れ幅が小さくショートブーム／アームが必要なトンネル施工や狭所作業向けに設計されています。地下での長時間作業を想定し、20トン級機で使用される重機系アタッチメントも装着可能です。クレーンで地下の現場へ降下でき、クラムシェル式テレスコピックアームの作業機と連携しての運用にも対応します。

主な特長

• 定格出力（エンジン）：74 kW（ISO14396）
• 運転質量：16,200～17,800 kg
• 最大掘削到達距離：6,390 mm
• 狭所・トンネル用に設計されたショートブーム・アーム
• 20トン級機用アタッチメント（クラッシャー、ブレーカー等）に対応
• クレーンによる地下現場への降下が可能
• クラムシェル式テレスコピックアーム掘削機とのタンデム運用が可能
• 供給地域：ヨーロッパ

エンジンおよび油圧系
エンジン型式：TOYOTA INDUSTRIES CORPORATION 1KDE
排出ガス規制：EU Stage V
エンジン形式：4サイクル 水冷式、コモンレール直噴
過給：可変ジオメトリーターボ、インタークーラー、冷却EGR
後処理：DOC+CSFシステム
気筒数：4
総排気量：2.982 L
パイロットポンプ：ギアポンプ×1（最大流量 33.6 L/min）

油圧システム
メインポンプ：可変容量軸流ピストンポンプ×2

バケット・アーム掘削力
バケット掘削力（ISO）：162 kN
アーム打ち付け力（ISO）：75 kN

重量および接地圧
シュー形状：トリプル
シュー幅：500 / 600 / 700 mm
運転質量：16,200～17,800 kg

作業範囲
アーム長さ：2.05 m
最大掘削到達距離：6,390 mm
最大掘削深さ：2,640 mm
最大排土高さ：5,260 mm

寸法
下回り長さ：3,580 mm
上部構体全幅：2,480 mm
キャブ全高：2,940 mm

主要データ
定格出力（kW）：74 kW（ISO14396）
運転質量（kg）：16,200～17,800 kg

技術仕様

• 型式：ZX135US-7 SRF
• エンジン型式：TOYOTA INDUSTRIES CORPORATION 1KDE
• 定格出力：74 kW（ISO14396）
• 排出ガス規制：EU Stage V
• エンジン形式：4サイクル 水冷、コモンレール直噴
• 過給：可変ジオメトリーターボ、インタークーラー、冷却EGR
• 後処理：DOC+CSFシステム
• 気筒数：4
• 総排気量：2.982 L
• パイロットポンプ：ギアポンプ×1（最大流量 33.6 L/min）
• メインポンプ：可変容量軸流ピストンポンプ×2
• バケット掘削力（ISO）：162 kN
• アーム打ち付け力（ISO）：75 kN
• シュー形状：トリプル
• シュー幅：500 / 600 / 700 mm
• 運転質量：16,200～17,800 kg
• アーム長さ：2.05 m
• 最大掘削到達距離：6,390 mm
• 最大掘削深さ：2,640 mm
• 最大排土高さ：5,260 mm
• 下回り長さ：3,580 mm
• 上部構体全幅：2,480 mm
• キャブ全高：2,940 mm
• 狭所対応のショートブーム・アームを備えたトンネル施工向け設計
• 20トン級機用アタッチメント（クラッシャー、ブレーカー等）に対応
