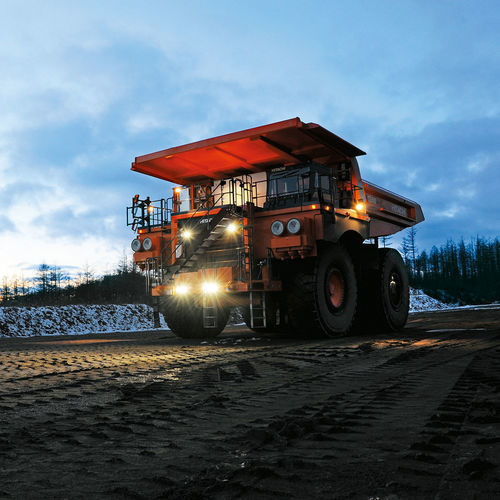

ダンプトラック EH3500AC-3

2軸

概要
EH3500AC-3は、超大型油圧ショベルEX2600-7、EX3600-7、EX5600-7との運用を想定して設計されており、優れた運搬能力を備え、過酷な作業環境での使用に適しています。Advanced Hitachi AC Drive Systemは、発進、登坂、操舵時に滑らかで応答性の高い制御を提供します。

主要な運転システム
ピッチ制御システムは、不整地走行や停止時のバウンドや反発を低減します。サイドスキッド制御は、旋回時に左右のホイールモータートルクを変化させることで、滑りやすい路面でのスリップの発生を抑制します。加速時のタイヤスリップや制動時のロックを低減することで、走行安定性が向上し、安定した運搬サイクルが得られ、生産性向上に寄与します。

操作のしやすさ
広いキャブはフルサイズの座席を2つ備え、多言語表示が可能な大型LCDを運転者の視界に配置しています。画面は走行速度、エンジン回転数、運搬性能などの運転情報とアラートを表示します。通常の操作は加速ペダルとブレーキの2ペダルで行え、荷台操作や方向転換のレバー・スイッチは操作しやすい中央コンソールに配置されています。

タイヤ・ホイールのオプション
リム幅：37.00R57（標準）736.6 mm（29 in.）
40.00R57（オプション）736.6 mm（29 in.）

寸法
全長：13 560 mm（44 ft. 6 in.）
全幅：9 130 mm（29 ft. 11 in.）

エンジン
エンジン型式（標準）：Cummins QSKTA50-CE（T2）
オプションエンジン：MTU 12V4000 C21（未認証）

特長 / ハイライト

• 標準装備時の公称積載量：181トン（200 tons）
• 車両全備質量：322,000 kg（709,888 lb.）
• 定格出力：標準 - Cummins QSKTA50-CE：1,491 kW（2,027 PS、2,000 HP）；オプション - MTU 12V4000 C21：1,510 kW（2,053 PS、2,025 HP）
• 最高走行速度（連続）：56 km/h（35 mph）
• 滑らかで応答性の高い走行制御を実現するAdvanced Hitachi AC Drive System
• バウンドや反発、スリップを低減するピッチ制御およびサイドスキッド制御
• キャブの人間工学：フルサイズ座席2席、大型多言語LCD、センターコンソールの操作系

仕様

• 型式：EH3500AC-3
• 公称積載量（kg）：標準装備時 - 181トン（200 tons）
• 車両全備質量（kg）：322,000 kg（709,888 lb.）
• エンジン（標準）：Cummins QSKTA50-CE（T2）
• エンジン（オプション）：MTU 12V4000 C21（未認証）
• 定格出力（kW）：標準 1,491 kW；オプション 1,510 kW
• 最高走行速度：（連続）56 km/h（35 mph）
• タイヤサイズ：37.00R57（標準） / 40.00R57（オプション）
• リム幅：736.6 mm（29 in.）
• 全長：13 560 mm（44 ft. 6 in.）
• 全幅：9 130 mm（29 ft. 11 in.）
• キャブ：フルサイズ座席2席、大型多言語LCD
• 操作配置：通常操作は2ペダル；荷台・方向のレバーはセンターコンソール配置
