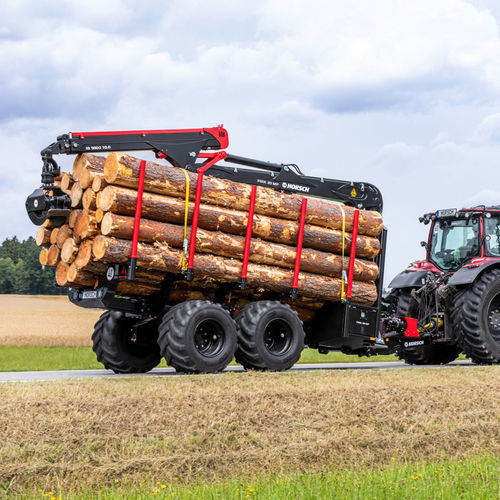

組み合わせ式木材運搬車 Pirk MP

概要
HORSCHのPirk MPフォワーダートレーラーは、プロの林業作業と木材搬送向けに設計されています。高い積載能力、2WD/4WDの選択肢、モジュール式の装備オプションを備えています。特許取得のPirk操舵と連結式ヒッチにより、不整地での機動性が向上します。クレーンは最大10 mまで、現場間の移動向けに40 km/hの道路型式オプションがあります。

主な特長

• 特許Pirk操舵および連結式ヒッチによりオフロードでの柔軟性を確保
• 最大10 mのクレーン到達距離、オプションで約2.2 tまでの揚力（機種により異なる）
• 道路走行用の40 km/h型式オプション
• センターチューブフレーム構造による高い構造安定性
• 最大710 mmまでのワイドタイヤオプションで接地圧を低減
• 2輪駆動（2WD）または4輪駆動（4WD）を選択可能
• 標準で油圧式伸縮リア（push rear end）搭載
• ISOBUS対応の操作系および専用クレーン操作オプション
• 最大10灯まで選択可能なLED作業灯（WorkLight Pro）

Pirk操舵と連結式ヒッチ

• ヒッチの左右オフセット最大104 cm、上下高さ調整約±40 cm
• ヒッチシリンダーによる垂直荷重の直線的伝達で回転部を保護
• ワイドアングルジョイントを備えた重負荷用PTO/駆動軸設計で長寿命・低摩耗
• ヒッチ移動による油圧支持脚機能の使用が可能
• 林業作業時の配管保護のための内部ホース配線

仕様 / 技術データ

• シリーズ：Pirk MP（バリアント：Pirk 16 MP、Pirk 20 MP、Pirk 20 MP S）
• 最大許容総重量（シリーズ）：16 - 20 t
• ヒッチ最大横方向オフセット：104 cm
• ヒッチストローク：± 440 mm
• 最大クレーン到達距離（二重テレスコピッククレーン）：8.50 - 10.10 m
• ヒッチ旋回範囲：± 33°
• ボギー振れ幅：± 17°（Pirk 16 MP） / ± 20°（Pirk 20 MP / Pirk 20 MP S）
• トレッド幅：1900 mm
• 牽引ドライブの最大推力：3（2WD） / 6（4WD）
• 必要馬力（目安）：Pirk 16 MP = 90/120 kW/hp; Pirk 20 MP = 110/150 kW/hp; Pirk 20 MP S = 90/120 kW/hp（機種依存）
• PTO / 車載油圧：Load Sensingポンプ（1 3/8" - Z6）；車載油圧システム圧力：最大320 bar（機種依存）
• DA制御装置（pto/駆動軸）：2 DA ヒッチ、1 DA プッシュリアエンド
• 実装品取付ボールヘッド：K80
• センターチューブフレーム（バックボーンチューブシャーシ）：Pirk 16 MP = 300 x 200 mm; Pirk 20 MP / 20 MP S = 400 x 200 mm
• 荷台長さ：Pirk 16 MP = 4.23 m（リア延長時 5.43 m）；Pirk 20 MP = 4.26 m（リア延長時 5.46 m）；Pirk 20 MP S = 4.46 m（リア延長時 5.66 m）
• 前方グリッド面積：Pirk 16 MP = 3.10 m²; Pirk 20 MP / 20 MP S = 3.70 m²
• 輸送幅（例）：Pirk 16 MP = 2.46 m; Pirk 20 MP = 2.52 - 2.74 m; Pirk 20 MP S = 2.52 - 2.74 m
• 輸送高（空車時）：Pirk 16 MP = 3.36 - 3.61 m; Pirk 20 MP = 3.40 m; Pirk 20 MP S = 3.40 m
• 輸送長（空車時）：Pirk 16 MP = 6.94 m; Pirk 20 MP = 6.78 m; Pirk 20 MP S = 6.34 m
• 最大許容軸重（例）：Pirk 16 MP = 6 500（1軸目） + 6 500（2軸目）；Pirk 20 MP / 20 MP S = 8 000 + 8 000
• 積載容量：荷台と延長リアオプションにより積載容積を増加（機種依存）
• タイヤオプション（機種依存）：Pirk 16 MP: 600/40 R 22.5 または 710/40 R 22.5; Pirk 20 MP: 600/50 R 22.5 または 710/40 R 22.5; Pirk 20 MP S: 600/40 R 22.5 または 600/50 R 22.5 または 710/40 R 22.5
• 輸送車輪：ボギー
• 標準 / オプションの主要装備：クレーン、ローターダー＆リンク、グラップル、収納コンパートメント（Pirk 20 MP / 16 MP）、延長可能なリア（push rear end）、PTOシャフト駆動、ISOBUS＆クレーン制御、WorkLight Pro 照明
