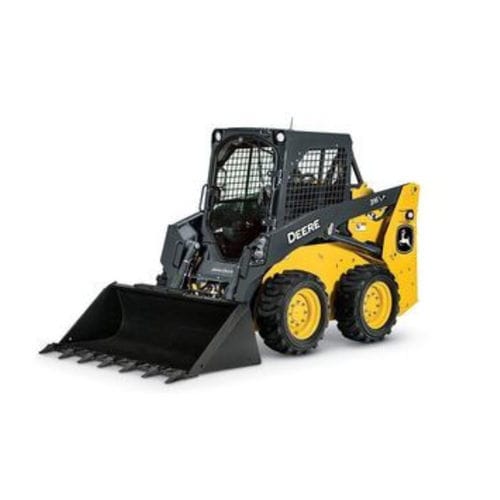

タイヤ式ローダー 316 P-Tier

コンパクトキャビン付垂直方向

製品概要
John Deereの316 P-Tierは、小型フレームのスキッドステアローダーで、狭所での作業性能と幅広いアタッチメント互換性を備えています。ラジアルリフトのジオメトリと48.5 kW（65 hp）のターボチャージャー付Yanmarエンジンにより、狭い場所でも安定したブレイクアウト力と精密な制御を実現します。

主な特長

• 100以上のアタッチメントに対応し機械の汎用性を拡大
• オプションのQuik-Tatch™電動式で一部アタッチメント交換時の降車を削減
• Joystick Performance Packageで利用可能なクリープコントロールにより低速作業を精密化
• ラジアルリフト機の二本ピン方式で横方向のガタを低減
• 狭幅対応のタイヤ/ゴムパッドなど複数の走行オプション

キャブと快適性

• 旧Eシリーズ比で約25%増のキャブ容積（ラップバー含む）
• 密閉・加圧キャブにより外部騒音と粉じんの侵入を低減
• オプションのエアライドヒーター付きシート、Bluetoothラジオで操作者の快適性向上
• ISO-H切替可能な制御や電動油圧（EH）ジョイスティックパッケージを選択可能

操作性と生産性

• 電動油圧制御により機械式連結より操作負荷を低減
• EHトラッキングはモニターから電子調整可能で運転中の微調整も可能
• ジョイスティックは指先操作の低負荷を実現し、操作感をカスタマイズ可能
• 負荷時の失速防止ソフトウェアやTrue Auto-Idleで燃料節約と摩耗低減に寄与
• EHモデルは差動操舵を採用し外側旋回性能と機動性を向上

機動性と輸送

• 小型フレーム設計により狭所で高い作業性能
• 幅は1,600.2 mm未満で狭い通路での作業に適合
• 前後の係止具を統合し安全な輸送を確保
• 運転重量は一般的なピックアップトラックで牽引可能な軽量トレーラー輸送に適合
• オプションの二速パワートレインで最高16.3 km/hを実現

整備性

• 日常点検箇所や冷却系へ簡単にアクセスできるスイングアウト式リアドア
• オーバーヘッド開閉式フードでメンテナンス部品に地上からアクセス可能
• ドライブトレイン点検のため操縦席を持ち上げ可能、1名での作業が可能
• グリースニップルへのアクセスを考慮したQuik-Tatch™設計
• JDLink™対応により機械データと稼働診断を提供

視認性

• 切断縁やバケットの角が見えやすく狭所での精密作業に適する
• 早朝や夜間作業向けの側面照明付高級LED照明パッケージ（オプション）
• オプションの後方カメラ、低傾斜リアフード、高位置クロスチューブで後方視界向上
• キャブ内から取り外せるガラス窓で清掃性向上

駆動系
エンジンメーカー: Yanmar
エンジン型式: 4TNV86CHT
過給: ターボチャージャー
排気量: 2.1 L (128 in³)
定格回転数: 2,600 rpm
SAE正味出力: 45.6 kW (61 hp)
SAE総出力: 48.5 kW (65 hp)
最大トルク（総）: 207 Nm (153 lbf·ft)
標準タイヤ: 10 x 16.5

寸法
全長（バケット無）: 2,630 mm (103 in)
全長（バケット付）: 3,240 mm (127.6 in)
全幅（バケット無）: 1,600 mm (62.9 in)
全高: 1,960 mm (77.2 in)
地上高: 180 mm (7 in)
ホイールベース: 1,050 mm (41.5 in)
リアデパーチャー角: 22.3°
ヒンジピン高: 2,920 mm (115.1 in)
ダンプ角: 45°
最大ダンプ高: 2,250 mm (88.6 in)
最大ダンプ時のリーチ: 400 mm (15.8 in)
地面でのロールバック: 30°

容量
燃料タンク: 71 L (19 US gal)

性能
転倒荷重: 1,589 kg (3,500 lb)
最高速度: 11.1 kph (6.9 mph)
ブレイクアウト力（リフト）: 21 kN (4,750 lbf)
ブレイクアウト力（バケット）: 23 kN (5,250 lbf)
油圧出力: 25 kW (33 hp)
ポンプ吐出量: 63 L/min (17 US gal/min)
システム圧力: 238 bar (3,450 psi)

重量
運転質量: 2,806 kg (6,180 lb)

仕様

• モデル: 316 P-Tier
• カテゴリー: スキッドステアローダー
• 総出力: 48.5 kW (65 hp)
• 正味出力: 45.6 kW (61 hp)
• 定格作業容量: 795 kg (1,750 lb)
• 運転質量: 2,806 kg (6,180 lb)
• エンジン: Yanmar 4TNV86CHT, ターボ, 2.1 L
• 標準タイヤ: 10 x 16.5
• リフトジオメトリ: ラジアル
• 燃料タンク: 71 L
• 最高速度: 11.1 kph
• 転倒荷重: 1,589 kg
• ポンプ流量: 63 L/min
• 油圧出力: 25 kW
• システム圧力: 238 bar
