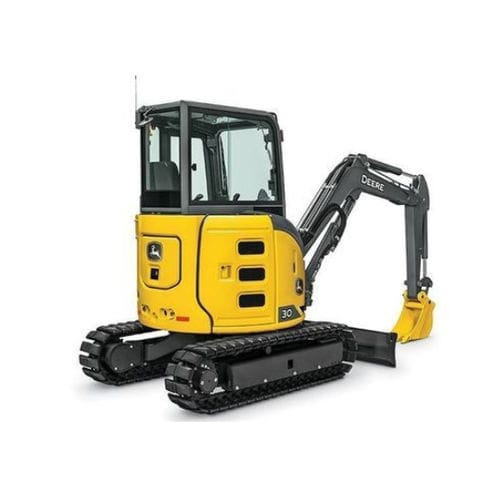

クローラー式掘削機 30 P-Tier

油圧式小型薄板付

製品概要
30 P-Tier 小型油圧ショベルは、狭所・都市部の作業現場での効率的な掘削、トレンチ掘り、資材搬送を目的に設計されています。広い乗降口を備えたゆとりあるオペレーターステーション、視界性の向上、燃料管理のための出力／経済モード、稼働率を高めるサービス性の向上を備えています。

主な仕様（概要）

• 定格出力：17.4 kW（23 馬力）
• 最大掘削深さ：2.79 m（9 ft 2 in）
• 運転質量：3,275 kg（7,220 lb）

主な特徴

• クイックカップラーシステム：クイックコネクト補助配管と手動クイックカップラーにより、アタッチメントの迅速な交換でダウンタイムを最小化します。補助セレクタ弁により、油圧アタッチメント使用時に一方向／双方向フローの切替が可能です。

  • 標準のセレクタ弁は同時に2つのアタッチメントを接続でき、供給／戻り油をそれらの間で切替えます。
  • オーガ、岩盤・コンクリート用ハンマー、バルブ（サム）などの大型物資の取扱に対応するクランプに適合します。
• 標準のバックフィルブレード：アンダーキャリッジと同幅のバックフィルブレードは、トレンチの整地や埋戻しに有用です。パイプ、石、かさばる物のクランプ運搬にも便利です。ボルト式の切削エッジはオプションです。

  • 整地・充填機能を追加し、不整地での安定性を向上します。
• オートアイドルとエコモードによる燃料節約：出力／経済モード、油圧非使用時のオートアイドル、オートシャットダウンにより、低負荷時の燃料消費を抑えつつ掘削性能を維持します。
• 広い乗降口と良好な視界の広々としたキャブ：大きな乗降口、前面ガラスの広さ、折りたたみ式走行ペダルによりオペレーターの快適性を確保します。標準サスペンションシート、オプションのキャブヒーター、調整式作業灯、パイロットコントロールレバー、自動二段階空調が選択可能です。

  • すべてのキャノピーおよびキャブはTOPS、ROPS、FOPSの安全要件を満たしています。
• 地上点検と延長された保守間隔：ヒンジ式サービスドアにより、油冷・ラジエーターへ容易にアクセスできます。オイル交換・グリースアップ間隔の延長、オイル含浸ブッシュ、湿式ディスクスイングブレーキにより保守時間・コストを低減します。
• メンテナンスが容易なアンダーキャリッジ：Xフレームのアンダーキャリッジは汚れを排出し、各トラックフレームのトラックアジャスターは高圧グリースガンで整備可能です。ゴムクローラが標準で、スチールクローラやゴムパッドはオプションです。輸送用の複数の係留点を装備しています。

アタッチメント

• オーガ、ハンマー、プレートコンパクター、バケット、サム（クランプ）など、各種小型ショベル用アタッチメントに対応し、用途に応じた機械の多用途性を高めます。

補足事項

• オペレーターの快適性と人間工学を重視し、大柄なオペレーターにも対応して生産性を向上させます。
• サービス性と燃料効率の向上により稼働率を高め、日々の運用コストを低減するよう設計されています。

主要諸元

• 駆動系：
  エンジンメーカー：Yanmar
  気筒数：3
  排気量：1.64 L（100.2 in³）
  定格回転数：2400 rpm
  エンジン出力（ネット）：17.4 kW（23 hp）
  キャリアローラ数 - 各側：1
  トラックローラ数 - 各側：4
  トラックシュー幅：300 mm（12 in）
• 寸法：
  輸送長（モノブーム）：4450 mm（14 ft 7 in）
  輸送高 - 最大：2480 mm（8 ft 2 in）
  全体アンダーキャリッジ幅：1550 mm（5 ft 1 in）
  地上のトラック長：1660 mm（5 ft 5 in）
  全体アンダーキャリッジ長：2110 mm（6 ft 11 in）
  後部回転半径：775 mm（2 ft 7 in）
  最低地上高：280 mm（11 in）
  ブレード高さ：373 mm（15 in）
  ブレード幅：1740 mm（5 ft 9 in）
  固定トラック上の幅：1550 mm（5 ft 1 in）
  掘削到達距離 - モノブーム：4890 mm（16 ft 1 in）
  掘削高さ - モノブーム：4420 mm（14 ft 6 in）
  ダンプ高さ - モノブーム：3030 mm（9 ft 11 in）
  掘削深さ - モノブーム：2790 mm（9 ft 2 in）
• 容量：
  燃料タンク：42 L（11.1 US gal）
  油圧タンク：43 L（11.4 US gal）
• 性能：
  接地圧：30 kPa（4.4 psi）
  旋回速度：9.1 rpm
  走行速度 - 高速：4.3 km/h（2.7 mph）
  主ポンプ流量：76.8 L/min（20.2 US gal/min）
• 重量：
  運転質量：3,275 kg（7,220 lb）
