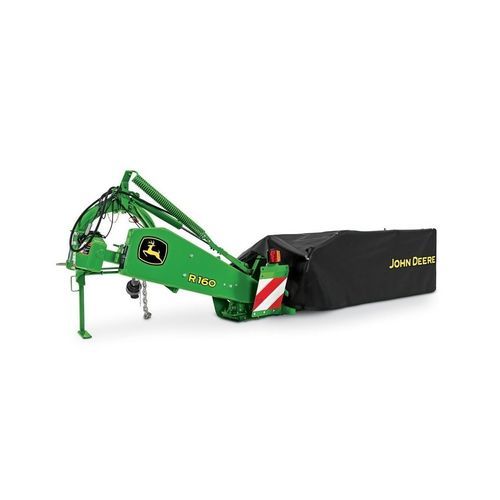

ディスク式草刈り機 R160

リヤマウント8枚刃ディスク4枚

概要
R160 ディスクモアは、3点ヒッチ付きトラクター向けに設計されたリア取付けのディスクモアです。主な特長は、取り付けが容易な3点ヒッチ、十分なクリアランスを持つフレームとサスペンション、整備性を高める上部から取り外し可能なディスククイルです。

主な機能

• 取り付けが容易なカテゴリ1および2の3点ヒッチ（クイックヒッチ非対応）
• 高いクリアランスを持つフレームとサスペンション
• 整備のためにカッターバー上部から取り外し可能なディスククイル

取付けおよびヒッチ
R160はカテゴリ1および2の3点ヒッチを備えたトラクターに取り付けられ、接続時に3点ヒッチアームを支える駐車スタンドを使用します。下側のヒッチピンは左右に調整でき、幅の広いタイヤを持つトラクターに合わせてモアのオフセットを調整できます。オフセット範囲は172 mm（7 in.）です。

カッターバーと駆動
高耐久の回転式ディスクカッターバーは、ギアボックスから各回転ディスクへ動力を伝えるマルチVベルト駆動システムによって駆動されます。ディスクへの動力は油中で作動する完全密閉ギアを介して伝達され、静かで滑らか、信頼性の高い動作を実現します。すべてのモデルに初期ベルト伸びを自動で補正するばね式ベルトテンショナーが装備され、ベルト寿命を延ばします。

ディスクとナイフ
高速回転ディスクは2,986 rpmで稼働し、過酷な条件でも切断します。低プロファイルのカッターバーはレベルを維持しながら近接切断を可能にし、切断高さはカッターバーの傾斜調整で制御されます。各ディスクには取り外し・交換が容易な2枚のフリースイングナイフが装着され、各ナイフは2つの切れ刃を持ち使用可能寿命を倍増します。

ディスククイルと衝撃保護
カッターバーはディスク駆動軸の剪断部品および取り外し可能なディスククイルによって重大な衝撃から保護されています。駆動軸の剪断部品はカッターバー内部の損傷リスクを低減し、信頼性を向上させます。ディスククイルはカッターバー上部から取り外せるため整備性が向上します。各ディスクは固い物体に当たった場合にダメージを軽減するために後方へ逃げることができます。

リフトおよびサスペンション
R160は油圧シリンダを使用してカッターバーを作業位置から輸送位置へ上げ、カッターバーは自動的にロックされます。強力なスプリングがカッターバー全長にわたって均一なフローテーションを確保し、さまざまな地形や圃場条件で安定したフローテーションを実現します。R160の切断アークは+35度から-22度で、広範な切断角度を提供します。

追加の注意事項
R160はRシリーズの他モデル（R200など）と設計コンセプトを共有しており、モデル間で一部のアークや寸法に差異があります。

仕様 / 技術データ

• 型式: R160
• ディスク数: 4
• ナイフ数: 8
• 作業幅: 1.6 m (5.25 ft)
• 重量: 420 kg (925 lb)
• ディスク速度: 2,986 rpm
• 切断アーク: +35°〜-22°
• リフト方式: 油圧
• 最小PTO出力: 22 kW (30 hp)
• PTO回転数: 540 rpm
• 製品ベースコード: 2220E
• 製品SKU: r160_e
