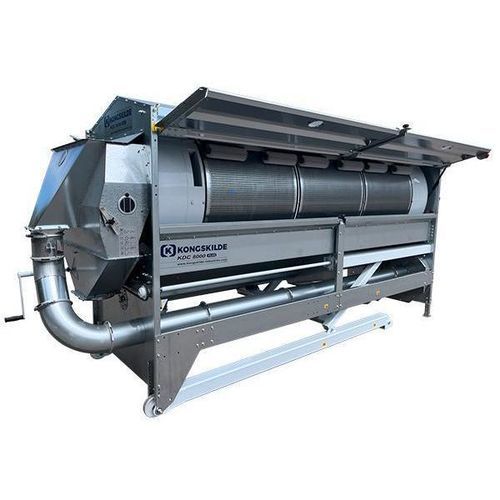

穀物用プリクリーナ KDC series

ドラムサイクロン付き二重ふるい

概要
KongskildeのKDCおよびKDC PLUS穀物クリーナーは、ふるい（スクリーン）に基づくサイズ選別を用いた前処理（プレクリーニング）と等級分けのために設計されています。PLUSモデルは吸引機能を内蔵し、軽い不純物、粉じん、微粉を除去して作物品質を向上させます。

機種

• KDC 5000：内側のスカルピングスクリーンで大きな粒子を除去し、外側のスクリーンで小さな微粒を取り除く二重スクリーンドラムクリーナー。吸引機は内蔵されていません。KongskildeのKFおよびFRL吸引機に対応。プレクリーニング能力最大50 t/h（1,750 bu/h）。
• KDC 4000 PLUS：二重スクリーンに吸引機内蔵で、軽い不純物や粉じんを除去。プレクリーニング能力最大40 t/h（1,400 bu/h）。
• KDC 8000 PLUS：より大容量のPLUSモデルで、スクリーンと吸引の組み合わせによる清浄を実施。プレクリーニング能力最大80 t/h（2,800 bu/h）。ドラム角度調整機能と、最大15 m（50 ft）までの搬送が可能な内蔵真空を備えます。

アクセサリー

• 各種スクリーン：一般的な作物向けのサイズ選別用スクリーン各種。
• 清掃ブラシ：スプリング式アームに取り付けられたブラシで外部スクリーンを清掃し性能を維持。
• 雨よけカバー：モーターおよびギアボックスを悪天候から保護。
• トランスポートキット：短距離移動用。

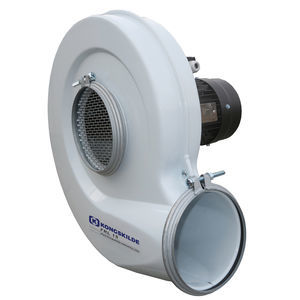

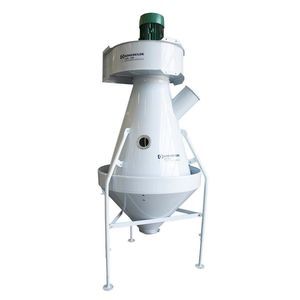

• OK 200パイプシステムとサイクロン：吸引送風機へ接続し、ゴミや微粉の排出・搬送を行う（KDC PLUS）。
• 底部オーガ：制御された排出用のオプション（KDC 5000）。

特長と利点

• 吸引クリーニング：KDC PLUSモデルは選別と吸引を組み合わせた清掃を実現。
• 高度な吸引システム：スクリーン後に真空で粉じんや軽い不純物を除去。
• 粉じん管理：ドラム室内の内蔵真空により粉じん排出を抑制し作業環境を改善。
• 効率的なスクリーン交換：クイックリリースとヒンジ式扉で迅速な交換と両側からの目視点検が可能。
• 豊富なスクリーン選択：一般的な作物向けスクリーンに対応し最適な清掃を確保。
• 耐久構造：亜鉛メッキ鋼製でステンレス鋼の摩耗部を備え屋外使用に適合。
• 低ストレス設計：回転部品のみの構成で摩耗と振動を低減。
• ドラム角度調整：用途に応じたクランクハンドル調整（KDC 8000 PLUSは標準装備）。
• 点検・採取の容易さ：複数の窓と簡単なサンプル採取口（KDC PLUS）。

KDC機種比較

• KDC 5000：内蔵吸引：なし；プレクリーニング容量：最大50 t/h；推定種子清浄能力：3–17 t/h；スクリーンドラム駆動モーター：1.5 kW（3.0 HP）；ドラム回転数：約21.9 RPM；オプションのオーガ駆動：0.75 kW。
• KDC 4000 PLUS：内蔵吸引：あり；プレクリーニング容量：最大40 t/h；推定種子清浄能力：3–17 t/h；スクリーンドラムモーター：1.5 kW（2.0 HP）；ドラム回転数：約21.9 RPM；ブロワー：4.0 kW、3,000 RPM；オーガ駆動：0.75 kW。
• KDC 8000 PLUS：内蔵吸引：あり；プレクリーニング容量：最大80 t/h；推定種子清浄能力：6–34 t/h；スクリーンドラムモーター：2.2 kW（3.0 HP）；ドラム回転数：約23 RPM；ブロワー：4.0 kW、3,000 RPM；オーガ駆動：1.1 kW。

用途
混合作物のプレクリーニング、種子清浄、ビール用大麦の等級分け、重量・サイズによる前処理、乾燥機出口での吸引清掃などに適します。貯蔵や次工程への供給に向けて穀物を準備します。

仕様 / 技術データ

• シリーズ：KDC / KDC PLUS。
• プレクリーニング容量：KDC 5000 最大50 t/h；KDC 4000 PLUS 最大40 t/h；KDC 8000 PLUS 最大80 t/h（容量は作物種類、状態、含水量、不純物、ドラム角度、スクリーン選択により変動）。
• 推定種子清浄能力：3–17 t/h（KDC 5000 / 4000 PLUS）；6–34 t/h（KDC 8000 PLUS）。
• スクリーンドラム駆動モーター：5000＝1.5 kW（3.0 HP）；4000 PLUS＝1.5 kW（2.0 HP）；8000 PLUS＝2.2 kW（3.0 HP）。
• スクリーンドラム回転数：約21.9–23 RPM（機種により異なる）。
• 吸引用ブロワー（KDC PLUS）：4.0 kW（5.5 HP）、3,000 RPM。
• オーガ駆動モーター（オプション）：機種により0.75–1.1 kW；オーガRPMは構成により異なる。
• 内蔵真空（KDC PLUS）：100%の吸引を達成；最大15 m（50 ft）まで拒否物を搬送。
• 構造：亜鉛メッキ鋼、ステンレス製摩耗部；モーター/ギア保護の耐雨オプションあり。
• 整備性：ヒンジ扉、クイックリリーススクリーン、スプリング式清掃ブラシ、サンプル採取用アクセス。
