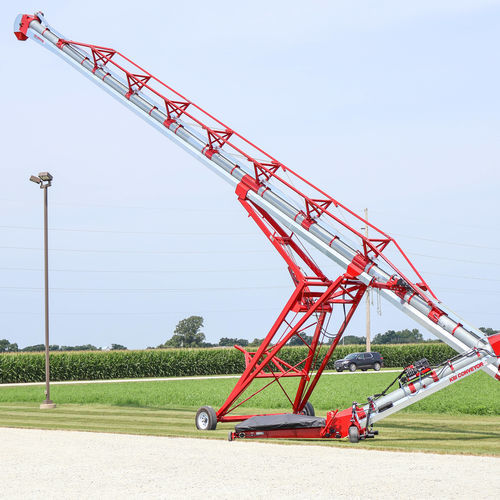

スイングコンベヤー

穀物用ベルト移動式

概要
KSi Swing Away ビン充填コンベヤは、ビン・トレーラー・貯蔵間での穀物・種子の柔軟な搬送を目的に設計された自走式高容量コンベヤです。農業用途向けに、リモート制御のスイングアウェイ駆動輪、両側使用が可能な小型トランジション設計、ワイヤレス遠隔操作を備え、位置合わせを簡素化し搬送中の製品保護を実現します。

主要な特長

• ワイヤレスリモコン — スイングアウェイ操作と位置決め用の最新ワイヤレス油圧リモコンにより、遠隔からの安全性と利便性を向上。
• 小型トランジション設計 — トランジションプロファイルを縮小し、トラクタの左右どちらにも完全にスイングでき、収納時は構築側に収められる設計。
• リモート制御の自走式スイングアウェイ駆動輪 — リモコンで制御可能な駆動輪による完全自走式で、正確な配置と独立動作を実現。
• 高容量性能 — 構成により毎時4,500–6,000ブッシェルの高容量処理が可能。

運用プロセス

• 設置と位置決め：油圧制御と360°回転機能を用いた迅速な位置決めと、ビンやトレーラーへの正確な整列を可能にするリモート操作。
• 稼働：PTO、電動モーター、油圧など複数の駆動オプションとリモコンにより、傾斜調整可能な継続的かつ監視された搬送が可能。
• 整備：残留物除去のための清掃口と確実にアクセスできるサービス箇所を備え、日常保守を簡素化。

利点

• 柔軟な運用 — 油圧または電動の駆動選択、調整可能な傾斜、360°位置決めにより、現場やヤードのワークフローに対応。
• 稼働停止時間の最小化 — 清掃・保守へのアクセス性向上により収穫期のダウンタイムを低減。
• 高い処理能力 — ベルト速度最大600 FPM（約3.05 m/s）と幅広ベルトにより効率的な搬送を実現。
• 輸送に適した設計 — 収納時にコンパクトな牽引寸法で拠点間移動が容易。

技術仕様

• 性能：能力：4,500–6,000 bu/h；ベルト幅：16 in (406 mm)；ベルト速度：最大600 FPM（約3.05 m/s）；クリート高さ：2 in（51 mm）；回転：360°全方位位置決め。
• 駆動オプション：標準PTO：540 rpm；オプションPTO：1000 rpm；電動モーター：20 hp（約15 kW）；リモート制御油圧駆動対応。
• 輸送寸法：牽引幅：11' 2"（約3.40 m）；ホイール展開幅：14' 2"（約4.32 m）；輸送高さ：13' 6"（約4.12 m）；最大道路走行速度：25 mph（約40 km/h）。
• 油圧要件：スイングアウェイ流量：16 GPM（約60.6 L/min）；シザーリフト流量：5 GPM（約18.9 L/min）；最小合計流量：21 GPM（約79.5 L/min）；作動圧：2,150–2,500 psi（約148–172 bar）；制御：ワイヤレス油圧リモートシステム。
