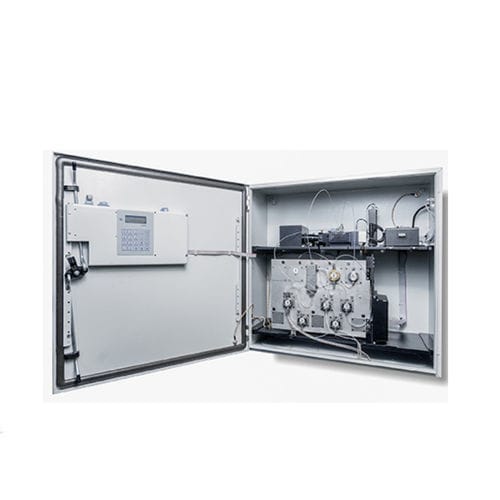

オイル用分析装置 AE-2

水用連続モニタリングデジタル

概要
石油系炭化水素分析装置 AE-2 は、飲料水、自然水、廃水中の総石油炭化水素（TPH）を自動的に連続監視するために設計されています。サンプル前処理ユニットと蛍光検出器を統合し、ヘキサン抽出と特許取得済みのクロマト膜技術を用いて検出を行います。本装置は内蔵マイクロプロセッサで単独運転が可能で、PCによる遠隔制御にも対応します。ファームウェアにより動作シーケンスや流量（0.02〜20 ml/min）の設定が可能です。最大1000件のデータを保存し、LCDに mg/l 単位で表示します。出力は RS-485 と 4–20 mA、閾値超過時にアラームリレーが作動します。典型的な測定サイクルは 5〜15 分（試料濃度に依存）。

動作原理
ヘキサン抽出後の蛍光強度を測定し、その強度が TPH 濃度に比例することに基づいて検出します。

特長と利点

• 無人運転に適した連続オンライン監視
• デジタルデータ処理と保存（最大1000件）
• 試料採取流量の調整（0.02〜20 ml/min）
• 懸濁粒子の影響が小さい
• 汚染時の油圧系自動洗浄機能
• 標準インターフェース：RS-485 および 4–20 mA

適用例
環境モニタリング：

• 製造業の廃水モニタリング
• 火力発電所・原子力発電所の排水監視
• 油汚染の懸念がある貯水池の監視
• 港湾水域の水質監視

プロセス監視

• 発電所の技術回路内の水質管理
• 油・潤滑剤の漏洩検知
• 水処理設備の監視
• 供給水の品質管理（熱供給網）

装備とオプション

• Petroleum hydrocarbons analyzer AE-2
• フローセル付き予備部品・アクセサリーキット
• 標準溶液作成用試薬セット
• 標準サンプルセット（ヘキサン中の TPH 溶液）
• 過圧下分析用ハイドロシール（Hydroseal）
• 複数採取点用の流量切替装置およびバルブ

保証
すべての Lumex 製品には 12 か月の保証が付属します。

サービス
現地での設置・据付、初期訓練、技術相談、予備部品の供給および修理を提供します。該当する場合は保証期間内の修理は無償です。

仕様
測定範囲: 0.025 ÷ 20 mg/l
1時間あたりの測定回数: 3
サンプル温度: 4 ÷ 50 °C
サンプル圧力: 0.1 ÷ 10 bar
データ出力: RS-485; 電流ループ 4–20 mA
状態出力: "Alarm", "Operation", ユーザー定義
電源: 180-240 V, 50 Hz
消費電力: 最大 100 VA
使用環境: 温度 +5〜+50 ºC; 湿度 最大 80%
寸法: 600x600x250 mm
重量: 50 kg

技術仕様

• 測定範囲: 0.025 ÷ 20 mg/l
• 1時間あたりの測定回数: 3
• サンプル温度: 4 ÷ 50 °C
• サンプル圧力: 0.1 ÷ 10 bar
• データ出力: RS-485; 電流ループ 4–20 mA
• 状態出力: "Alarm", "Operation", ユーザー定義
• 電源: 180-240 V, 50 Hz
• 消費電力: 最大 100 VA
• 使用環境: 温度 +5〜+50 ºC; 湿度 最大 80%
• 寸法: 600x600x250 mm
• 重量: 50 kg
