コンテナーコンベヤー SB10

ベルトローラー伸縮自在

概要

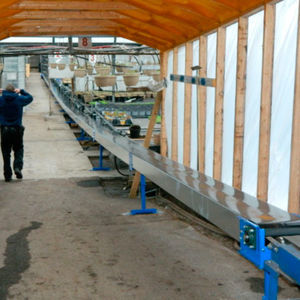

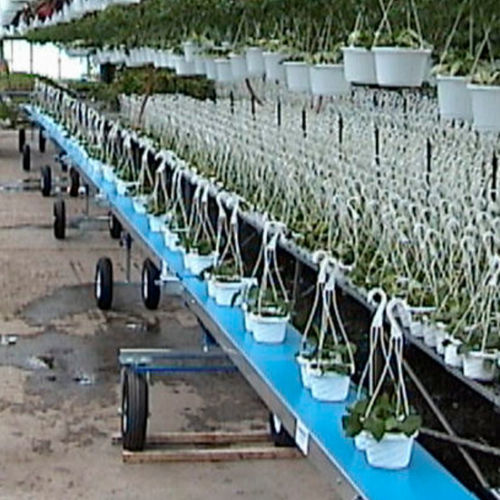

SB10 伸縮式携帯コンベヤーは、積載・搬送作業向けのモジュール式コンベヤーシステムです。2名での据え付けを想定しており、100'（30.48 m）を3分未満で展開できます。最初のセクションは最大7セクションの重ね置きに対応し、全セクションが車輪付きで屋内外の迅速な移動と取り扱いを容易にします。

改良 / 新世代
新世代では、品質の高いローラー、分解が容易なアルミ製ジョイントシステム、確実な動力伝達のための角シャフト、ベルト張力を管理する新しいスケールを採用しています。設計の改良により摩擦とメンテナンス負荷が低減され、複数の設置構成に対応します。

モーターレスセクション

• 長さ：12.5'（3.81 m）／セクション
• ベルト幅：12"（30 cm）
• 各セクションに車輪と三脚が付属
• 最大傾斜：40°
• ベルト下のVガイドで常時整列を維持
• 調整脚：26"（66 cm）〜36"（91 cm）、16"（41 cm）車輪付
• アクスル幅：ワイド27"／ナロー19"（交互）
• 重量（脚・車輪付き）：110 lb（49 kg）
• 最大積載：150 lb（68 kg）／セクション — 約1200 lb／100'（30.48 m）
• 代替構成：75 lb（34 kg）／セクション — 約900 lb／150'（45.72 m）

モータライズドセクション

• 長さ：12.5'（3.81 m）
• ベルト幅：12"（30 cm）
• 1台のモータライズドセクションで重荷時は7セクション（100'）まで、軽荷時は最大11セクション（150'）まで駆動可能
• 前進/逆転の可変速度制御
• 追加セクションと電源ユニットを支える頑強なフレーム
• 調整脚：26"（66 cm）〜36"（91 cm）、16"（41 cm）旋回車輪付
• 全幅（モータライズド）：38"
• ベルト速度（モータライズド）：0〜82 ft/min（約0〜25 m/min）
• 重量（脚・車輪・フレーム・電源含む）：275 lb（124 kg）

電源

• 対応：120 V または 230 V 単相
• 標準モータ：1 HP DC、10 A、可変速度（前進/逆転）／各100'駆動に応じて
• その他の電源構成はお問い合わせください

オプション

• プラグトレイラック
• 別のコンベヤーへ容器を移す90°トランスファーガイド
• ホイールコーナー
• モータライズドトランスファーコーナー
• 無線リミットスイッチ
• ミニ電源ユニット
• 小型ポット用トランスファーロッド
• 1台または複数のモータライズドセクション用スタート/ストップリモコン
• モーターレスセクション用ワゴン

仕様 / 技術データ

• 型番：SB10
• 標準セクション長：12.5'（3.81 m）
• ベルト幅：12"（30 cm）
• モーターレスセクション重量：110 lb（49 kg）
• モータライズドセクション重量（電源含む）：275 lb（124 kg）
• 調整脚：26"（66 cm）〜36"（91 cm）
• 車輪径：16"（41 cm）
• アクスル幅：27" / 19"（交互）
• 最大傾斜：40°
• ベルト速度（モータライズド）：0–82 ft/min
• 最大積載例：150 lb（68 kg）／セクション（約1200 lb／100'）；代替 75 lb（34 kg）／セクション（約900 lb／150'）
• 電源：120 V または 230 V 単相；標準モータ：1 HP DC、10 A
