ビジュアル深度センサー TLAX

製品

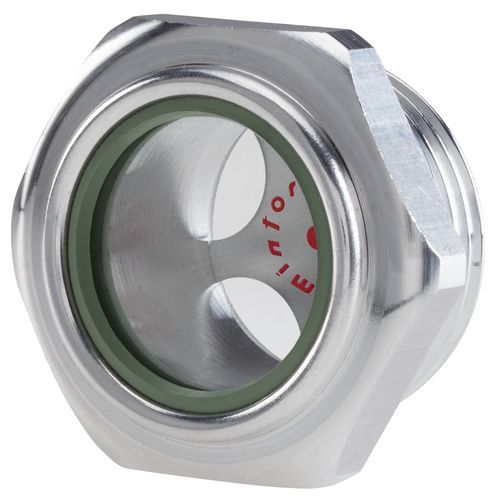

Pyrexガラスを備えた視認式液面計。モデルTLAXは産業設備での液位の目視監視用です。アルミ合金製ボディに透明なPyrex検査窓を備え、使用温度範囲は-20°C〜+200°Cです。推奨作動圧力：3 bar。ガスケット付属。真ちゅう製および陽極酸化処理はご要望により対応可能です。

材料と構造
本体：アルミ合金（標準）。検査窓：Pyrexガラス。ガスケット付属。真ちゅう製はオプション。温度範囲：-20°C〜+200°C。推奨圧力：3 bar。陽極酸化処理は要望に応じて可能です。

技術情報 - GAS ISO 228
TYPE | CODE | THREAD | f | t | v | e | WEIGHT (g)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127

技術情報 - MB METRIC
TYPE | CODE | THREAD | f | t | v | e | WEIGHT (g)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |

注記
* TLAX1G - TLAX 1/4" はコントラストスターなしで供給されます。
* TLAX1M - TLAX 14 x 1.5 はコントラストスターなしで供給されます。

特性 / 技術仕様

• モデル：TLAX
• タイプ：Pyrexガラスを用いた視認式液面計
• 本体材質：アルミ合金（標準）；要望により真ちゅう可
• 検査窓：Pyrexガラス
• 温度範囲：-20°C〜+200°C（最大）
• 推奨作動圧力：3 bar
• 表面処理：陽極酸化処理は要望に応じて可能
• ねじ仕様：GAS ISO 228およびメートル（MB）を用意（上記の技術表参照）
