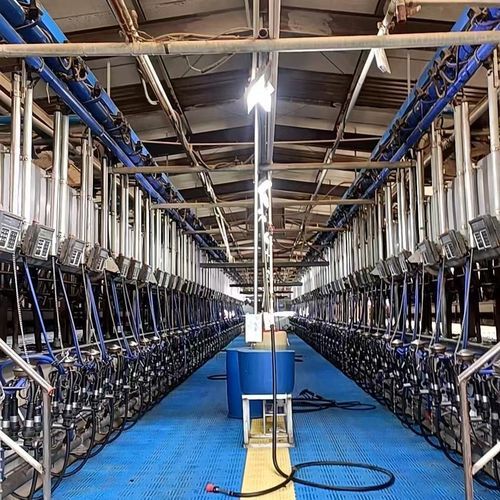

平行ミルキングパーラー NEMNP25

牛用ヘリンボーン一斉退出型

製品概要
並列式搾乳パーラーは、モジュール式で効率的な酪農運用を目的に設計されています。DeLaval機器に適合。構成は2X4から2X60まで。ISO9001およびCE認証取得。支払い：前金＋残金。サービス：設置、立ち上げ、品質保証、アフターサービス。標準納期：3〜4か月程度。

システム概要
最適化された配置、剛性のあるスタンド構造、エルゴノミクスに配慮した牛舎設計、統合技術サブシステムにより、搾乳スループットと乳品質を向上させ、頭当たりの運用コストを低減し、段階的な増設をサポートします。

1. スタンド構造設計

• モジュール式シェッドシステム：溶接接合により構造安定性と長寿命を確保。
• 並列二列配置：8〜120頭（2X4〜2X60）までスケーラブルで、農場規模に対応。
• 全自動リフティング機能：群ごとの牛の退出を可能にし、搾乳後約5秒でシェッドをリセットしてスループットを向上。

1.2 材料と製造

• メインフレーム：304ステンレスまたは溶融亜鉛めっき鋼（農機具用耐食基準準拠）。
• 堅牢なスタンド設計：搾乳時の振動を抑え、小規模から大規模牧場まで適合。

1.3 空間最適化

• フィッシュボーン配置に比べ、パーラー長が15〜20%短縮され、施設面積と建設コストを削減。
• 高密度の尾向き配置により、1頭当たりの占有面積を約0.55 m²削減し、空間利用率を向上。

2. 牛舎の機能構成
2.1 舎房パラメータ

• 単独舎幅 ≥ 1.2 m；奥行き 1.8〜2.0 m、主流の乳牛種（例：ホルスタイン）に適合。
• 前方ネックレールの開閉・位置決めは二重作用シリンダーで駆動；各舎房にシーケンシャルゲートガイドとグループ放出装置を備え、牛の出入り管理を簡素化。
• プッシュプル入場ゲート：全面溶融亜鉛めっき、空気圧制御により円滑な入場を実現；前方レールは全開可能またはクイックリリースゲートで迅速な退出に対応。

2.2 人間工学的最適化

• 自動搾乳制御と自動カップ取り外しにより過搾乳を防止し、手作業時間を短縮。
• インテリジェント電子メーター搭載：乳量計測誤差 ≤ 2%。各流量計に試料採取用インターフェースを備え、乳の検査・分析が可能。

3. 支援技術システム
3.1 衛生管理

• CIP（クリーンインプレイス）：二重チャネルの酸・アルカリ循環洗浄により食品基準の配管清浄度を確保。
• 空気ろ過システム：PM2.5ろ過効率 ≥ 95% で空気由来の汚染リスクを低減。

4. 典型的な技術パラメータ
項目 — 仕様範囲 — 備考
処理能力 — 150〜450頭/時 — 単一シフトの処理量
搾乳サイクル — 8〜15分/バッチ — 入退場時間を含む
電力構成 — 18.5〜22 kW — 真空ポンプと制御システムを含む
適用規模 — 300〜3000頭/農場 — モジュラー拡張をサポート

5. サービスサポート
カスタム設計、機器の設置・調整、運用者教育および生涯技術サポートを提供。オプションでインテリジェントな牧場管理システムあり。

6. 品質保証

• 主構造の寿命：通常の保守で ≥ 10 年。
• 主要部品保証：3 年（真空ポンプ／制御システム）。
• ISO 9001 品質マネジメント認証取得。CEマーキング。

7. 適用シナリオ

• 中規模の集約的酪農場。
• 政府基準に準拠した繁殖デモンストレーション基地。
• 乳業会社所有の農場のアップグレード・改修。

技術仕様

• 型番：NEMNP25
• タイプ：並列式搾乳パーラー（DeLaval機器対応）
• サイズ範囲：2X4 — 2X60 搾乳ステーション（モジュール/拡張可能）
• 処理能力：150〜450頭/時（単一シフト）
• 搾乳サイクル：8〜15分/バッチ（入退場含む）
• 電力：18.5〜22 kW（真空ポンプおよび制御システム含む）
• 適用規模：300〜3000頭（モジュール拡張対応）
• メインフレーム材料：304ステンレスまたは溶融亜鉛めっき鋼
• 単位舎房寸法：幅 ≥ 1.2 m；奥行き 1.8〜2.0 m
• 自動機能：自動搾乳制御、自動カップ取り外し、インテリジェント電子メーター（誤差 ≤ 2%）
• 衛生システム：CIP 二重チャネル洗浄；PM2.5 空気ろ過 ≥ 95% 効率
• 認証：ISO9001；CE
• 保証：主構造寿命 ≥ 10 年；主要部品 3 年保証
• 納期：通常 3〜4 か月
