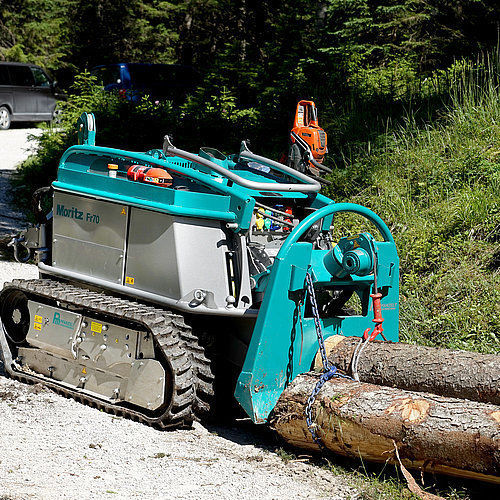

林業用トラクター Moritz Fr70メカニカルトランスミッション4気筒クローラー式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 林業用
- トランスミッション
- メカニカルトランスミッション
- 気筒数
- 4気筒
- その他の特徴
- クローラー式
- エンジン出力
最大: 55 kW
(75 hp)最少: 36 kW
(49 hp)- PTOスピード
540 rpm, 2,100 rpm
(3,392.9 rad.min-1, 13,194.7 rad.min-1)- トルク
260 Nm
(192 ft.lb)- 最高速度
最大: 6 km/h
(3.7 mph)最少: 0 km/h
(0 mph)- 燃料タンクの容量
45 l
(11.9 gal)- 全長
2,300 mm
(90.6 in)- 全高
1,350 mm
(53.1 in)- 重量
1,400 kg, 1,450 kg
(3,086.5 lb, 3,196.7 lb)
詳細
概要
Moritz Fr70/75 は遠隔操作可能な第2世代の履帯式ミニ伐採トラクターで、林業作業、集材、および多用途のオフロード機器キャリアとして設計されています。実績のある履帯式伐採コンセプトと多用途ポータ機能を組み合わせ、新型のDeutz 4気筒エンジン、高性能油圧、包括的な無線リモート制御など技術的な改良を導入しています。
主な利点と用途
技術的ハイライト（要約）
装着例／アタッチメント
運用機能
仕様 / 技術諸元
Moritz Fr70/75 は遠隔操作可能な第2世代の履帯式ミニ伐採トラクターで、林業作業、集材、および多用途のオフロード機器キャリアとして設計されています。実績のある履帯式伐採コンセプトと多用途ポータ機能を組み合わせ、新型のDeutz 4気筒エンジン、高性能油圧、包括的な無線リモート制御など技術的な改良を導入しています。
主な利点と用途
- 持続可能な再植林を想定した設計：播種/植栽地の準備、植栽、幼齢林の維持管理。
- 多用途キャリア：クイックチェンジ式ワイヤウインチと前後の3点ヒッチ（カテゴリ1）によるアタッチメント対応。
- 伐採、集材、マルチング、植栽、播種用帯状フライス、斜面を含むオフロード保守作業に適合。
技術的ハイライト（要約）
- Deutz製4気筒ディーゼルエンジン（Fr70/Fr75 各仕様）。
- 高い最低地上高：根や切株を越えるための320 mm。
- 低接地圧：湿地でも基盤を保護する約0.28–0.33 kg/cm²。
- 油圧で幅調整可能な走行装置（約400 mm拡幅可能）、250 mm または 300 mm のゴムクローラ幅オプション、走行長 1,650 mm。
- 走行、車載、パワー油圧を分離した油圧回路。
- エンジン始動/停止、速度域、ウインチ、PTO、照明等を含む人間工学に基づく無線リモコンによる車両およびウインチの全制御。
装着例／アタッチメント
- MAX フォレストカッター／MAX フォレストマルチャー（作業幅約1,200 mm、各種工具・フラップ選択可）。
- PTO駆動の播種帯フライス（V字溝、仕様により深さ200–250 mm）。
- 各種幅・工具のフォレストマルチャー、油圧フラップ付オプション。
- 50株収納のマガジンを持つ植栽機（Plantomat）、無線制御による自動植栽シーケンス。
- 切株粉砕機（油圧支持、±45°旋回、作業深さ最大約620 mm、ホイール径約600 mm、タングステンチゼル等）。
- 補助前方ウインチ（10 kN）および急斜面用の油圧式牽引ウインチ。
- 伐採作業の安全性向上のためのパーソナルプロテクションスクリーン。
運用機能
- 人間工学に基づく無線リモコン：非常停止、エンジン回転調整、走行・操向（2つの速度域）、ファン反転、斜面作業用ドリフト補正、ウインチ制御、シールド制御、幅調整、PTO on/off、補助バルブ、ホーン、照明。
- 2段階速度（0–3 km/h、0–6 km/h）の比例制御走行と連続的な最高速度プリセレクト。
- 標準装備のCLEANFIX 逆回転ファンにより高い冷却性能と自動清掃を実現。
仕様 / 技術諸元
- モデル：Moritz Fr70 および Moritz Fr75。
- エンジン（Fr70）：Deutz TD2.9L4 約36 kW（50 hp）；エンジン（Fr75）：Deutz TD2.9L4 約55 kW（75 hp）。燃料タンク容量 45 L。
- 高トルク（最大約260 Nm）を発生するコモンレール噴射および冷却式外部EGR（上級仕様）。
- 走行油圧：閉ループ比例2系統；速度域 0–3 / 0–6 km/h；最高速度プリセレクト；ドリフト調整；自動油圧テンションのダブルガイドホイール。
- 走行油圧出力（高仕様例）：2 x 11 kW。
- 車載油圧：分離回路、ポンプ 18 l/min @ 200 bar；最大6系統の比例操作が可能。
- 出力油圧：軸流ピストン可変ポンプ、最大出力約48 kW、流量0–96 l/min可変、最大圧力300 bar；マルチカプラ（A+B+リーク油、12 V）対応。
- 走行装置：AS設計ゴムクローラ標準 250 mm × 1,650 mm（300 mm オプション）；幅油圧調整（約400 mm拡幅）。
- シャシー：特殊鋼のねじれ剛性ボックスフレーム、走行装置に統合された大型ロッカブルストレージ、鋼製アンダーガード、枝避けおよびフードプロテクタ。
- 寸法：長さ 2,300 mm、幅 1,150 / 1,550 mm、全高 1,350 mm。重量：Fr70 約1,400 kg、Fr75 約1,450 kg（本体）。
- 最低地上高：320 mm。接地圧：約0.28–0.33 kg/cm²（仕様により変動）。
- PTO：オイルバス式多板クラッチ（無給油）; PTO回転数約540および2,100 rpm。機械式PTOオプションあり。
- ウインチオプション：油圧式ユニット 50 kN / 60 kN / 72 kN、ケーブル容量最大110 m × 11 mm（72 kNは90 m × 12 mm）；ケーブル供給ブレーキ、スイベルプーリー、クイックチェンジ補助オプション有り。
- 押し板（スタッキングシールド）：ウインチ取付統合、油圧高さ調整、押圧機能；リフティング能力約14 kN；板幅約1,100 mm。
- 収納：大型鍵付収納ボックス、チェーンソーホルダー、燃料缶と係留用スペース。
- 安全・照明：前後作業灯；折り畳み式ロールバーにオプション照明（無線制御可）；パーソナルプロテクションスクリーン選択可。
- アクセサリ（抜粋）：MAX フォレストカッター/マルチャー、Plantomat 植栽機、切株フレザー、補助ウインチ 10 kN、トラクションウインチ、播種モジュール、stonecrusher/compactor（MAXpro オプション）、輸送フレームおよび多彩な構成オプション。
