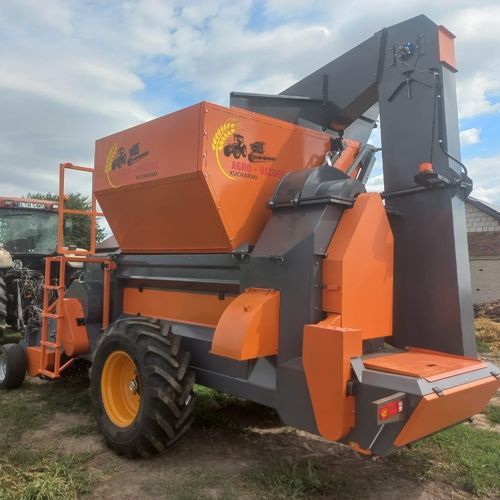

インゲン収穫機 BigBean

ピーナッツ用トラクター設置式

PWL BigBeanは、豆類およびその他のマメ科作物を栽培する農場向けに設計された、ポーランド製の豆用収穫機です。圃場間の移動に対応する道路通行認可を備え、整備性と部品入手性を考慮した設計です。

概要
国内生産の部品を用いて組み立てられ、交換部品の確保と保守作業の簡素化を図っています。欧州の道路条件に適合し、収納や準備時間の短縮を目的としたクイック折畳式給送装置を備えます。

主な利点と装備

• 公道での法的走行を可能にする道路通行認可。
• 油圧式制動アクスル（オプションで完全空気式ブレーキにアップグレード可能）。
• 準備時間と保管負担を低減するクイック折畳式フィーダー。
• 主要部品を監視するセンサー類による運転安全性と早期故障検出。
• 頻繁な排出を減らす3,000 Lのタンク容量。
• シャーシの耐久性と保守性を考慮した主要部品（例：FAG、SANOK）。
• 悪条件での牽引性と安定性を確保するタイヤ：460/70R24 W15Lx24。
• 推奨トラクタ出力：140 馬力（最低必要：90 馬力）。

ピックアップ

• 6 mm以上の鋼板で製作される構造により摩耗に強い設計。
• 長いダブルティンが作物を効率的に供給；後方アクセスによるティンの迅速交換。
• ピックアップ駆動は油圧式；キャブから調整可能で最大油圧流量は75 l/min。

ファン

• ファンは6 mm厚の耐摩耗材で作られ、メンテナンスアクセスと部品交換を容易にする設計。

ロータ — 脱穀工程の中枢

• ロータは全長にわたり均一な材料で製造され、ベアリングのアライメント問題を回避し、安定した作動と調整回数の削減を実現。
• ロータの主な仕様：
  • ロータ全長：3490 mm
  • 排出付きオーガ長：2680 mm
  • パイプ（オーガ）径：250 mm
  • スクリュー外径：450 mm
  • 脱穀指（ドラム指）数：16 本

脱穀床とコンケーブ

• コンケーブ長さ：1950 mm、直径：627 mm。
• メッシュ寸法 Ø21–Ø25 mm、1 mm刻みで調整可能。
• ST355およびHardox 450（6 mm厚）などの耐摩耗材で構成。
• 異なる豆種やピーナッツへの迅速な切替を可能にするクイックチェンジシステム。

構造と材料

• メインフレーム：S355 構造用鋼。
• ヒッチ部（ドローバー）：S420 鋼の曲げ板。
• ピンおよびベアリングハウジング：45H 機械鋼。
• カバー要素：S235 鋼。
• 摩耗部品：Hardox 450 または同等材。

仕様（テクニカルスペック）

• モデル：PWL BigBean
• 道路通行認可：あり
• タンク容量：3,000 L
• ピックアップ：鋼 ≥6 mm；油圧駆動；流量最大75 l/min；キャブから調整可能
• ロータ：全長均一材料；脱穀指数：16 本
• ロータ寸法：全長 3490 mm；排出付きオーガ長 2680 mm；パイプ径 250 mm；スクリュー外径 450 mm
• コンケーブ：長さ 1950 mm；直径 627 mm；メッシュ Ø21–Ø25 mm（調整幅 1 mm）
• シーブ／グレインパン：ゴム被覆のショックアブソーバーで懸架；シーブの迅速交換
• タイヤ：460/70R24 W15Lx24
• 推奨トラクタ出力：140 馬力；最低 90 馬力
• 外形寸法：幅 3220 mm；長さ 6840 mm；高さ 4000 mm
• ホイールベース：1900 mm；外側トレッド：2310 mm
• 重量：4400 kg
• 使用部品例：FAG、SANOK
