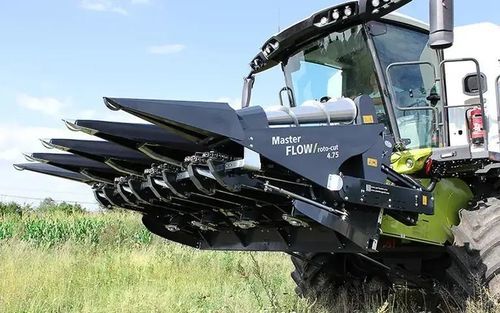

トウモロコシ用収穫ヘッダー Master FLOW 8-75

硬質油圧調整付ウォーム

概要
PWL MasterFlowは、長年の経験を持つ専門家によって詳細に設計・開発されたトウモロコシ用ヘッダーです。本機は市場で最長クラスのローターを採用した、最適にシンプルで耐久性の高い構造を特徴とし、最大12 km/hの作業速度を可能にします。標準装備には、茎を25 m/sで粉砕するロータリー式ローターカッター（roto-cut）が含まれます。セクション設計により詰まりを防ぎ、連続したマスフローを確保します。倒伏したトウモロコシ用のグレインオーガーは標準装備です。作業幅は、固定フレームで4〜12列、油圧折畳フレームで6〜12列から選択可能です。

主な特長

• システム: roto-cut — 優れた切断品質。キーで作動/解除が可能。収穫駆動ギアボックスに直結。セクション後部に取り付け。炭化タングステン被覆の鋼製刃（60 HRC）を装備。刃先速度25 m/s。2枚刃・3枚刃仕様あり。
• 鋳鉄ハウジングのギアボックス — 油浴のベベルギアボックスと炭素鋼製ギア（約50 HRC）により、厳しい条件下でも長時間の無故障運転を実現。
• 作業部品の長寿命化 — 炭化タングステン被覆（硬度 >60 HRC）の耐摩耗材料により、列当たり約200 haまで稼働可能。逆転使用可能な刃で寿命を延長。カウンターナイフは巻き込み防止および湿潤・雑草混入条件下での作業のために調整可能。
• 長い作業セクション — ローター長さと回転速度の最適化。ローター全長680 mm、ギアボックス入力速度620 rpmにより、高速作業での粒の損失を最小化。
• ストリッパー板の中央調整システム — 幅はコンバインの構成に応じて油圧または電動アクチュエータで作業者のキャビンから調整可能。個別セクションは手動補正可能。チェーンは大径ギアでストリッパーの隙間近くを駆動し、トウモロコシの切断を防ぎ調整頻度を低減。
• 汎用性 — PWLヘッダーは適切な取付フレーム、油圧接続およびギア減速を用いれば任意のコンバインに装着可能。傾斜調整と汎用フレーム設定により最適な作業角度に合わせられる。
• クロップディバイダ— 軽量で柔軟なプラスチック製の列カバー/ディバイダは収穫損失を最小化し、機械総質量を低減。70 cmおよび75 cmの列ピッチ幅を選択可能。
• サイドスパイラル — 倒伏したトウモロコシ用に円錐形のサイドスパイラルを標準装備。シンプルで軽量、耐久性が高く、被害作物での効率が高い。
• 駆動伝達 — 固定ヘッダー：鋳鉄製角ギアボックスおよびPTOシャフトによる外部駆動。油圧折畳フレーム：内部駆動チェーンと中央の台形カップリング。駆動はキャビンから連動。中央フリクションクラッチは詰まりから機械を保護し、高速作業を可能にする。
• アクティブチェーンテンショナー — チェーンは内部スプリングにより自動張力調整され、作業中の適正張力を保持。メンテナンスとチェーン交換を容易にする。

技術表（概要）
モデル: MasterFlow | バリアント: 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
全幅 (m): 3.2 | 3.95 | 4.7 | 6.2 | 4.7 | 6.2
重量: 1600 kg | 1900 kg | 2200 kg | 2600 kg | 2350 kg | 3000 kg
コンバインクラス: 120-140 kW | 140-200 kW | 160-240 kW | 220-300 kW | 180-260 kW | 260-350 kW
作業速度: 4-8 km/h（通常）；長いローターと適切な条件で最大12 km/h可能
列間隔: 75 cm（ディバイダは70または75 cm選択可）
隙間調整: 油圧または電動（中央調整システム）
Roto-cut 刃速度: 25 m/s
刃のコーティング硬度: 60 HRC（炭化タングステン被覆；刃硬度 >60 HRC）
刃数 (roto-cut): 2 または 3
ローター全長: 680 mm（ギアボックス入力速度: 620 rpm）
サービス間隔: 12 h

特性 / 技術仕様

• モデル名: MasterFlow
• 作業幅: 固定フレームで4〜12列、折畳フレームで6〜12列から選択可能
• Roto-cut システム: 有（挿入/解除可能；2 または 3 刃オプション）
• 刃先速度: 25 m/s
• 刃の硬度/コーティング: 炭化タングステン、約60 HRC（リバーシブル刃）
• ローター長: 680 mm
• ギアボックス入力速度: 620 rpm
• 典型的作業速度: 4–8 km/h（最大12 km/h 到達可）
• 列間隔: 75 cm（ディバイダオプション 70/75 cm）
• 隙間調整: 油圧または電動アクチュエータ（中央システム）
• 駆動保護: 中央フリクションクラッチ
• 重量範囲（モデルにより）: 1600–3000 kg
• 対応コンバイン出力: 約120–350 kW（モデルにより）
• サービス間隔: 12 時間
